Hvilke legeringer er i stål? En komplet guide til stålsammensætning

Hvilke legeringer er i stål? Det direkte svar

Stål er grundlæggende en legering af jern og kulstof , men moderne stålkvaliteter indeholder en bred vifte af yderligere legeringselementer, der definerer deres mekaniske, termiske og kemiske egenskaber. De mest almindelige legeringselementer i stål omfatter kulstof (C), mangan (Mn), silicium (Si), krom (Cr), nikkel (Ni), molybdæn (Mo), vanadium (V), wolfram (W), kobolt (Co), kobber (Cu), titanium (Ti), niobium (Nb) og bor (B). Hvert element tilsættes i præcise mængder - nogle gange så lidt som 0,001 vægt-% - for at opnå målrettede ydeevnekarakteristika.

Almindelig kulstofstål indeholder kun jern, kulstof og sporurenheder. Legeret stål er derimod bevidst beriget med et eller flere af disse elementer. Det resulterende materiale kan konstrueres til ekstrem hårdhed, korrosionsbestandighed, højtemperaturstabilitet eller overlegen sejhed - hvilket gør legeret stål til det foretrukne materiale på tværs af luftfarts-, bil-, energi- og tungindustrisektorer. I stålsmedning operationer specifikt bestemmer legeringskemien i en stålkvalitet direkte, hvordan den reagerer på varme, deformation og varmebehandling efter smedning.

Kulstof: Det primære legeringselement i alle stålkvaliteter

Kulstof er det definerende element, der omdanner rent jern til stål. Dens indhold, typisk spænder fra 0,02 til 2,14 vægt-%. , har en mere dramatisk effekt på stålets egenskaber end noget andet enkelt element. Øget kulstofindhold øger hårdheden og trækstyrken, men reducerer duktiliteten og svejsbarheden.

Stål er klassificeret i tre brede kategorier baseret på kulstofindhold:

• Lavt kulstofstål (blødt stål): 0,05 %-0,30 % kulstof. Meget duktilt, let at svejse, almindeligvis brugt i strukturelle applikationer og metalplader.
• Mellem kulstofstål: 0,30%-0,60% kulstof. Afbalanceret styrke og duktilitet, meget udbredt i aksler, tandhjul og smedninger, der kræver moderat hårdhed.
• Højt kulstofstål: 0,60%-1,00% kulstof. Høj hårdhed og slidstyrke, brugt i skærende værktøjer, fjedre og højstyrketråd.
• Ultrahøjt kulstofstål: 1,00%-2,14% kulstof. Ekstremt hård, men skør; brugt i specialiserede skæreapplikationer og historisk knivfremstilling.

I stålsmedning er kulstofindholdet omhyggeligt udvalgt, fordi stål med højere kulstof kræver strammere temperaturkontrol under smedningsprocessen. For eksempel er medium kulstofkvaliteter som AISI 1040 eller 1045 blandt de mest almindeligt smedede stål, fordi de giver tilstrækkelig styrke til mekaniske komponenter, mens de forbliver bearbejdelige ved smedningstemperaturer mellem 1100°C og 1250°C.

Mangan: Det essentielle baggrundslegeringselement

Mangan findes i stort set alle kommercielle stålkvaliteter, typisk i koncentrationer mellem 0,25 % og 1,65 % . Det tjener flere kritiske metallurgiske funktioner, som ofte overses, netop fordi de opererer i baggrunden.

Mangan virker som et deoxidationsmiddel under stålfremstilling og kombinerer med oxygen og svovl for at danne stabile indeslutninger, der flyder ud af smelten. Uden mangan ville svovl danne jernsulfid ved korngrænser, hvilket forårsager et fænomen kaldet varm korthed - en katastrofal skørhed, der opstår ved forhøjede temperaturer og gør stål uegnet til varme arbejdsprocesser som smedning. Ved i stedet at danne mangansulfid (MnS) forbliver stålet bearbejdeligt selv ved smedningstemperaturer.

Ud over sin rolle i varmbearbejdelighed øger mangan også hærdbarheden, hvilket betyder, at stålet kan hærdes dybere gennem varmebehandling. Et stål med 1,5% mangan, såsom AISI 1541, har væsentligt bedre hærdeevne end en sammenlignelig kvalitet med kun 0,5% mangan. Stål med højt manganindhold (Hadfield-stål, 11%-14% Mn) er et ekstremt tilfælde: de bliver usædvanligt seje og hærder hurtigt under stødbelastning, hvilket gør dem anvendelige til knusere, mineudstyr og jernbaneoverskæringer.

Chrom: Legeringen, der gør stål rustfrit

Chrom er uden tvivl det mest kendte legeringselement i stål, primært på grund af dets rolle i rustfrit stål. Et kromindhold på mindst 10,5 % forårsager dannelsen af et passivt kromoxidlag på ståloverfladen, hvilket giver robust korrosionsbestandighed i en lang række miljøer. Rustfri stålkvaliteter som 304 (18 % Cr, 8 % Ni) og 316 (16 % Cr, 10 % Ni, 2 % Mo) er benchmarkmaterialerne inden for fødevareforarbejdning, medicinsk udstyr og marineudstyr.

Chroms bidrag rækker dog langt ud over korrosionsbestandighed. Selv ved lavere koncentrationer på 0,5 %-3,0 % øger krom markant hærdbarheden, slidstyrken og højtemperaturstyrken. Chrom danner hårde karbider i stålmatrixen, som modstår slid og opretholder hårdhed ved forhøjede driftstemperaturer. Dette gør kromholdigt legeret stål højt værdsat i værktøjsstål og lejestål. For eksempel indeholder AISI 52100 - det mest udbredte lejestål globalt - ca. 1,5 % krom, hvilket bidrager til den fine carbidfordeling, der er ansvarlig for dets exceptionelle kontakttræthedsmodstand.

I stålsmedningsapplikationer bruges krom-molybdæn (Cr-Mo) stål såsom AISI 4130 og 4140 i vid udstrækning til smedede trykbeholdere, drivaksler og strukturelle komponenter. Kombinationen af ​​chrom og molybdæn giver disse stål overlegen hærdbarhed og sejhed efter sluknings-og-temperering varmebehandling, hvilket gør smedede Cr-Mo dele yderst pålidelige under cyklisk belastning.

Nikkel: Sejhed og ydeevne ved lav temperatur

Nikkel er et af de få legeringselementer, der forbedrer sejheden uden væsentligt at reducere duktiliteten. Det stabiliserer austenitfasen, forfiner kornstrukturen og sænker overgangstemperaturen til duktilt til skørt - en egenskab af afgørende betydning for stålkomponenter, der opererer i miljøer under nul, såsom kryogene lagertanke, polar infrastruktur og arktisk boreudstyr.

Ved koncentrationer af 1,0 %-4,0 % , øger nikkel væsentligt slagfastheden, især ved lave temperaturer. Nikkelstålkvaliteter såsom ASTM A203 (med 2,25 % eller 3,5 % Ni) er specielt designet til trykbeholdere i lavtemperaturdrift. Ved endnu højere koncentrationer opnår martensionsstål (18% Ni) flydespændinger, der overstiger 2000 MPa, samtidig med at de bevarer en god brudsejhed - en kombination, der er praktisk talt umulig at opnå med kulstof alene.

Nikkel er også en vigtig stabilisator i austenitisk rustfrit stål, der modvirker kroms ferritfremmende tendens. Jern-krom-nikkel-ligevægten i kvaliteter som 304 og 316 skaber en fuldt austenitisk mikrostruktur, der forbliver ikke-magnetisk og meget korrosionsbestandig selv ved kryogene temperaturer.

Fra et stålsmedningssynspunkt er nikkelholdige legeringer såsom AISI 4340 (Ni-Cr-Mo stål) blandt de mest almindeligt smedede højtydende kvaliteter. Smedede 4340-komponenter — krumtapaksler, landingshjulsdele, kraftige aksler — drager fordel af nikkels sejhedsbidrag, især efter hærdning og hærdning.

Molybdæn: hærdeevne, krybemodstand og varmestyrke

Molybdæn er et af de mest effektive hærdningsmidler i legeret stål, aktivt selv i koncentrationer så lave som 0,15 %-0,30 % . Dens indflydelse på hærdbarheden pr. vægtenhed er omtrent fem gange større end kroms. Dette betyder, at små tilsætninger af molybdæn kan erstatte væsentligt større chrom- eller mangantilsætninger, hvilket gør det økonomisk værdifuldt i ståldesign.

Molybdæn undertrykker også temperamentskørhed, et fænomen, hvor visse legerede ståltyper bliver skøre efter anløbning i temperaturområdet 375°C til 575°C. Ved at hæmme denne skørhedsmekanisme giver molybdæn stålproducenter mulighed for sikkert at temperere kromholdige stål til optimal sejhed uden risiko for skørt brud under drift.

Ved højere koncentrationer forbedrer molybdæn dramatisk krybemodstanden - evnen til at modstå langsom deformation under vedvarende stress ved høje temperaturer. Krom-molybdæn og chrom-molybdæn-vanadium-stål, der anvendes i kraftværkskedler, damprørledninger og turbinekomponenter, indeholder typisk 0,5 %-1,0 % Mo, hvilket muliggør langvarig drift ved temperaturer over 500°C.

I forbindelse med stålsmedning er molybdænbærende kvaliteter som 4140 (0,15%-0,25% Mo) og 4340 (0,20%-0,30% Mo) standardvalg for kritiske smedede dele. Molybdænindholdet sikrer, at smedegods med stort tværsnit kan gennemhærdes under varmebehandling, hvilket giver ensartede mekaniske egenskaber fra overfladen til kernen af ​​tungt smedegods såsom presserammer, jernbaneaksler og oliefeltkomponenter.

Vanadium: Kornforfining og udfældningshærdning

Vanadium bruges i koncentrationer typisk mellem 0,05 % og 0,30 % , men dens indflydelse på stålmikrostruktur er ude af proportion med dens mængde. Det danner ekstremt stabile karbider og nitrider - vanadiumcarbid (VC) og vanadiumnitrid (VN) - som fastgør korngrænser og hæmmer kornvækst under varmbearbejdning og varmebehandling. Resultatet er en finere kornstørrelse, som samtidig forbedrer både styrke og sejhed.

Vanadium er et hjørnestenselement i mikrolegerede stål (også kaldet højstyrke lavlegerede eller HSLA-stål), hvor dets udfældningsforstærkende effekt gør det muligt at opnå flydespændinger på 500-700 MPa uden konventionel bratkøling og temperering. Dette er kommercielt vigtigt, fordi HSLA-stål kan valses eller smedes direkte til deres endelige egenskaber uden yderligere varmebehandling, hvilket reducerer produktionsomkostningerne.

I værktøjsstål bruges vanadium i højere koncentrationer på 1%-5% til at producere hårde vanadiumcarbider, der dramatisk forbedrer slidstyrken. Højhastighedsstålkvaliteter som M2 indeholder ca. 1,8% vanadium, hvilket bidrager til deres evne til at bevare skærehårdheden ved temperaturer op til 600°C genereret under bearbejdning.

Til stålsmedningsoperationer repræsenterer vanadium mikrolegerede kvaliteter en betydelig effektivitetsfordel. Smedede autodele såsom plejlstænger og krumtapaksler fremstillet af mikrolegeret vanadiumstål kan luftkøles direkte fra smedepressen, hvorved den kostbare sluknings-og-tempereringscyklus springes over, mens de stadig opnår de nødvendige mekaniske egenskaber.

Silicium: Deoxidation og elastiske egenskaber

Silicium er til stede i stort set alle stålkvaliteter som en rest fra stålfremstillingsprocessen, typisk i niveauer af 0,15 %-0,35 % i konstruktionsstål. Dens primære rolle er som et deoxidationsmiddel - silicium har en stærk affinitet til ilt og danner siliciumdioxid (SiO₂) indeslutninger, der fjernes under raffinering, hvilket resulterer i renere, stærkere stål.

Ved højere siliciumkoncentrationer på 0,5%-2,0% øger silicium stålets elasticitetsgrænse og udmattelsesbestandighed. Denne egenskab udnyttes i fjederstål, hvor kvaliteter som SAE 9260 (1,8%-2,2% Si) bruger siliciums bidrag til at opretholde høj flydespænding og modstå permanent deformation under cyklisk belastning. Ventilfjedre, ophængsfjedre og skinneclips er afhængige af silicium-mangan fjederstål for deres evne til at absorbere gentagne stød uden at sætte sig.

Silicium spiller også en specialiseret rolle i elektriske stål (transformatorstål), hvor koncentrationer på 1%-4% Si dramatisk reducerer energitab fra hvirvelstrømme og hysterese. Kornorienteret siliciumstål - kernematerialet i elektriske transformere - bruger omkring 3,2% Si for at opnå stærkt retningsbestemte magnetiske egenskaber.

Wolfram og kobolt: Højhastighedsværktøjsstål Essentials

Wolfram og kobolt er primært forbundet med højhastighedsværktøjsstål og speciallegeringer designet til ekstreme driftsforhold. Wolfram danner meget hårde, stabile wolframcarbider, der bevarer deres hårdhed ved forhøjede temperaturer, hvilket gør wolframbærende værktøjsstål i stand til at skære ved hastigheder, der ville få almindelige kulstofstål til at miste besindelsen og blødgøres.

Det klassiske T1 højhastighedsstål indeholder 18% wolfram sammen med 4% chrom, 1% vanadium og 0,7% kulstof. Denne legeringssammensætning producerer et værktøj, der holder skærehårdheden over HRC 60 ved temperaturer op til 550°C. Udviklingen af ​​højhastighedsstål i M-serien erstattede meget af wolfram med molybdæn (op til 9,5 % Mo i M1), hvilket giver tilsvarende ydeevne til lavere legeringsomkostninger.

Kobolt, i koncentrationer på 5%-12%, hæver den varme hårdhed af højhastighedsstål yderligere ved at øge matrixens modstand mod blødgøring ved rød varme. Kvaliteter som M42 (8% Co) og T15 (5% Co) bruges til de mest krævende skæreoperationer, herunder hård drejning og afbrudte snit i vanskelige materialer som titanlegeringer og hærdet stål. Kobolt forekommer også i maraldrende stål med 7%-12%, hvor det forbedrer udfældningshærdningsmekanismen, der giver ultrahøj styrke.

Titanium, Niobium og Bor: Mikrolegeringselementer med stor effekt

Nogle af de mest kraftfulde legeringstilsætninger til stål fungerer i sporkoncentrationer, men deres indflydelse på egenskaberne er betydelig og veldokumenteret.

Titanium

Titan bruges i koncentrationer på 0,01 %-0,10 % som en stærk karbid- og nitriddanner. I rustfrit stål stabiliserer titaniumtilsætninger (Karakter 321 rustfrit) legeringen mod sensibilisering - en form for chromudtømning ved korngrænser, der opstår under svejsning og fører til intergranulær korrosion. I HSLA-stål forfiner titanium kornstørrelsen og bidrager til udfældningsforstærkning, svarende til vanadium, men arbejder i endnu lavere koncentrationer.

Niobium (Columbium)

Niobium anvendes i koncentrationer så lave som 0,02 %-0,05 % og er måske det mest omkostningseffektive mikrolegeringselement, der findes. Selv ved disse sporniveauer hæmmer niob betydeligt austenitkornvæksten under varmvalsning og smedning, hvilket giver finere ferritiske kornstrukturer i det færdige produkt. Finere kornstørrelse omsættes direkte til forbedret flydestyrke og overlegen slagstyrke ved lave temperaturer - en kombination af egenskaber, der er kritiske for rørledningsstål, offshore-konstruktionsstål og trykbeholderplader. Moderne rørledningskvaliteter som API X70 og X80 er stærkt afhængige af niobium-mikrolegering for at opnå deres krævede styrke- og sejhedsspecifikationer.

Bor

Bor er unik blandt legeringselementer, fordi det er effektivt ved bemærkelsesværdigt lave koncentrationer af netop 0,0005 %-0,003 % (5 til 30 dele pr. million). Ved disse sporniveauer udskilles bor til austenitkorngrænser og øger hærdeevnen dramatisk ved at forsinke kernedannelsen af ​​ferrit og perlit under afkøling. En 30 ppm bortilsætning til et medium kulstofstål kan øge hærdeevnen lige så effektivt som en 0,5 %-1,0 % chromtilsætning. Borbehandlet stål er meget udbredt i masseproducerede smedede fastgørelseselementer, hvor deres fremragende hærdeevne tillader, at mindre tværsnit kan hærdes fuldt ud i vandhærdning, hvilket reducerer legeringsomkostningerne, samtidig med at styrken bevares.

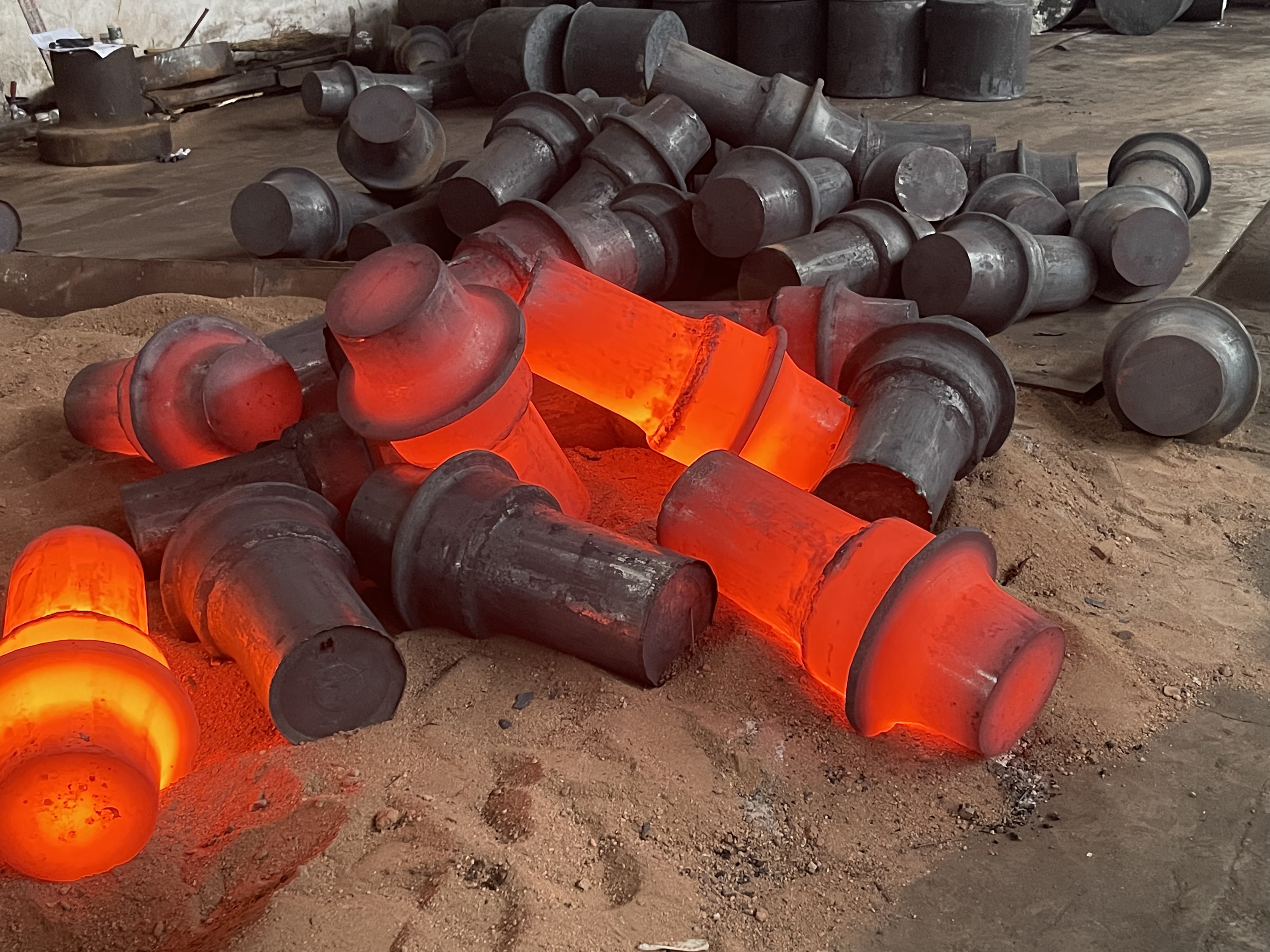

Hvordan legeringselementer påvirker stålsmedningsadfærd

Stålsmedning er ikke blot et spørgsmål om opvarmning og hamring. Stålets legeringskemi styrer fundamentalt, hvordan metallet opfører sig under hvert trin af smedningsprocessen - fra billetopvarmning til matricefyldning og fra afkøling til endelig varmebehandling.

Smedbarhed og varmbearbejdelighed

Smedbarhed refererer til, hvor let et stål kan deformeres til den ønskede form uden at revne eller rive. Små kulstofstål (f.eks. AISI 1020) har fremragende smedbarhed, fordi de er bløde, duktile og har brede varmbearbejdningstemperaturvinduer. Efterhånden som legeringsindholdet stiger - især med høje chrom-, wolfram- eller høje kulstofniveauer - falder smedbarheden, fordi legeringscarbiderne og intermetalliske materialer begrænser plaststrømmen. Værktøjsstål som D2 (12% Cr, 1,5% C) kræver meget præcis temperaturkontrol under smedning for at undgå revner i overfladen.

Smedetemperaturområde

Hver stållegering har et anbefalet smedningstemperaturområde. Overskridelse af den øvre grænse forårsager korngrænsesmeltning (begyndende smeltning) og irreversible skader. At falde under den nedre grænse øger risikoen for at smede ind i tofaseområdet, hvilket forårsager interne rifter. Typiske smedningstemperaturområder efter legeringstype:

Post-smedning varmebehandling og legeringskemi

De fleste smedninger af legeret stål gennemgår varmebehandling efter smedning for at opnå deres endelige mekaniske egenskaber. Legeringskemien bestemmer, hvilken varmebehandlingscyklus der er passende, og hvordan stålet vil reagere. Højhærdelige legeringer som 4340 kan oliebehandles fra austenitiseringstemperaturer omkring 830°C og derefter hærdes ved 200°C-600°C for at målrette specifikke kombinationer af hårdhed, trækstyrke og slagstyrke. Nikkel-, krom- og molybdænindholdet i 4340 sikrer, at selv tunge smedninger med tværsnit over 100 mm opnår en ensartet gennemhærdning, hvorimod almindeligt kulstofstål ville vise et betydeligt fald i hårdhed fra overfladen til midten i samme sektionsstørrelse.

Almindelige stållegeringskvaliteter og deres elementære sammensætninger

Forståelse af specifikke kvaliteter og deres legeringssammensætninger bygger bro mellem teori og praksis. Følgende tabel opsummerer den kemiske sammensætning af udbredte strukturelle og legerede stålkvaliteter, hvoraf mange er hæfteklammer i stålsmedningsindustrien.

Valg af det rigtige legeret stål til smedede komponenter

At vælge det rigtige legerede stål til en smedeapplikation er en ingeniørbeslutning med flere variable. Processen indebærer afvejning af ydelseskrav i drift mod smedbarhed, varmebehandlingsevne, bearbejdelighed, svejsbarhed og omkostninger. Der er sjældent et enkelt "bedste" stål til en given anvendelse - valget afhænger af den specifikke kombination af spændinger, temperaturer og miljøer, som komponenten vil støde på.

Nøgleovervejelser i valg af legering til smedede komponenter omfatter:

• Sektionsstørrelse og hærdbarhed: Smedegods med stort tværsnit kræver legeringer med høj hærdeevne. AISI 4340 med dens Ni-Cr-Mo-kombination er almindeligvis specificeret til komponenter med kritiske sektioner på over 75 mm, fordi den opretholder gennemhærdning i tunge sektioner.
• Træthedsliv: Komponenter, der udsættes for cyklisk belastning - krumtapaksler, plejlstænger, aksler - drager fordel af finkornet legeret stål med kontrolleret indeslutningsindhold. Vakuumafgasset og rent stålpraksis kombineret med vanadium eller niobium mikrolegering giver længere træthedslevetid.
• Service med forhøjet temperatur: Hvis den smedede del vil fungere ved temperaturer over 400°C - turbineskiver, ventilhuse, udstødningsmanifolder - kræves krom-molybdæn-vanadium-kvaliteter eller nikkel-baserede superlegeringssmedninger for at modstå krybning og opretholde styrke.
• Korrosionsbestandighed: Marine eller kemiske forarbejdningsmiljøer kræver smedning af rustfrit stål. Klasse 316 rustfrit foretrækkes frem for 304 i kloridrige miljøer på grund af dets molybdænindhold, som væsentligt reducerer modtageligheden for grubetæring.
• Pris og tilgængelighed: Legeringer, der indeholder høje niveauer af nikkel, kobolt eller molybdæn, bærer betydelige omkostningspræmier. Ingeniører vurderer ofte, om en lavere legeret kvalitet med en modificeret varmebehandling kan opfylde specifikationen, eller om mikrolegeret HSLA-stål kan eliminere varmebehandling efter smedning helt.

Stålsmedeindustriens evne til at producere dele med ensartede mekaniske egenskaber på tværs af store produktionsvolumener afhænger direkte af velkontrolleret legeringskemi kombineret med disciplineret smedningsprocesstyring. Moderne simuleringsværktøjer giver smedeingeniører mulighed for at modellere metalflow, temperaturhistorie og endelige kornstruktur, før en enkelt matrice skæres, ved at bruge legeringens kendte termodynamiske og mekaniske opførsel som input. Denne egenskab gør valg af legering til en mere og mere præcis videnskab frem for en empirisk trial-and-error-øvelse.
