Hvilke elementer er stål lavet af: Det direkte svar
Stål er grundlæggende en legering af jern og kulstof , hvor kulstof typisk udgør mellem 0,02 % og 2,14 % af den samlede vægt. Ud over disse to kerneelementer indeholder det meste kommercielt stål også mangan, silicium, fosfor og svovl i varierende mængder sammen med bevidst tilsatte legeringselementer såsom chrom, nikkel, molybdæn, vanadium, kobber, bor, titanium og niobium. I almindeligt kulstofstål tegner jern sig for omkring 98% til 99,5% af materialet, mens det i legeringskvaliteter anvendes til stålsmedning og tunge maskinkomponenter, kan jernindholdet falde til 70 % eller lavere, når først krom, nikkel og andre grundstoffer blandes i højere procenter. Den nøjagtige kombination af elementer afgør, om et parti stål bliver til blød strukturplade, hærdet værktøjsstål, korrosionsbestandigt rustfrit stål eller en smedet legering, der er konstrueret til at overleve ekstrem mekanisk belastning.
Det er vigtigt at forstå denne elementære makeup, fordi hvert ekstra element ændrer, hvordan stålet opfører sig under smeltning, valsning og smedning. En køber, der køber smedede flanger, aksler eller gear, skal ikke kun kende karakternavnet, men de faktiske procentsatser for hvert element, da disse tal dikterer hårdhed, duktilitet, svejsbarhed, bearbejdelighed og langsigtet slidstyrke. I praksis er ikke to varmestål kemisk identiske ned til sidste decimal, hvorfor møllerne udsteder en varmespecifik sammensætningsrekord for hver batch, der forlader ovnen.
Resten af denne guide gennemgår hvert element individuelt, forklarer, hvordan disse elementer interagerer, når stålet er opvarmet og formet gennem smedning, og afsluttes med en detaljeret referencetabel og ofte stillede spørgsmål, der dækker de mest almindelige forvirringspunkter, købere og ingeniører støder på, når de læser et ark med kemisk sammensætning.
Jern og kulstof: De to grundelementer
Jern er det uædle metal, der giver stål sin bulk, men rent jern i sig selv er relativt blødt og mangler den styrke, der er nødvendig til strukturel eller mekanisk brug. Tilsætning af kulstof omdanner jern til stål ved at låse kulstofatomer ind i jernets krystalgitter, en proces, der begrænser bevægelsen af dislokationer i metallet og dramatisk øger hårdheden og trækstyrken. Dette forhold er ikke lineært over hele området. Lavt kulstofstål, nogle gange kaldet blødt stål, holder kulstof mellem omkring 0,05% og 0,25% og forbliver blødt nok til at bøje, svejse og bearbejde med lethed. Mellem kulstofstål sidder på mellem 0,25 % og 0,60 % kulstof og skaber en balance mellem styrke og bearbejdelighed, hvilket er grunden til, at kvaliteter som 1045 og 4140 er almindelige valg for smedede automotive- og industridele. Stål med højt kulstofindhold stiger til 0,60 % gennem 1,50 % kulstof og er værdsat for skærende kanter og slidflader, selvom det bliver mærkbart sværere at svejse eller bøje uden at revne.
Jern i sig selv findes i mere end én krystalform afhængigt af temperatur, og denne adfærd er hele grunden til, at kulstof har en så stor effekt på stål. Under omkring 912°C har jern et kropscentreret kubisk arrangement kaldet ferrit, som kun kan opløse en lille brøkdel af en procent af kulstof. Mellem omkring 912 °C og 1394 °C skifter jern til et ansigtscentreret kubisk arrangement kaldet austenit, som kan opløse langt mere kulstof, op til omkring 2,14 % ved sit maksimum. Denne forskel i opløselighed er det, der tillader varmebehandling overhovedet at fungere: Opvarmning af stål til austenitområdet opløser kulstof jævnt i hele strukturen, og hurtig afkøling fanger derefter kulstoffet i et anstrengt, overmættet arrangement kaldet martensit, som er ekstremt hårdt, men skørt, medmindre det efterfølgende hærdes.
Hvorfor kulstofindhold ikke bare kan maksimeres
At hæve kulstofindholdet øger udbyttestyrken og hårdheden, men det har en direkte omkostning for duktilitet, slagfasthed og svejsbarhed. Når kulstofindholdet passerer ca. 0,23 %, bliver svejsesamlinger tilbøjelige til at revne, medmindre der anvendes forvarmning og kontrolleret køling. Dette er en af grundene til, at konstruktionsstål beregnet til svejsning holdes under 0,25 % kulstof, mens stålsmedningsoperationer, der producerer ikke-svejsede, varmebehandlede komponenter kan skubbe kulstof højere for at opnå overlegen hårdhed efter bratkøling og hærdning. Ingeniører refererer konstant til denne afvejning, når de vælger en kvalitet, da en del, der både har brug for styrke og evnen til at absorbere pludselige stød uden at gå i stykker, såsom en smedet krumtapaksel eller en konstruktionsstift, normalt lander i det mellemstore kulstofområde snarere end i begge yderpunkter.
Hvordan kulstofindhold måles og verificeres
Moderne stålproducenter verificerer kulstofindholdet ved hjælp af optisk emissionsspektrometri, hvor en lille gnist slås på en poleret prøve, og det udsendte lys analyseres for at identificere og kvantificere hvert element, der er til stede inden for få sekunder. Forbrændingsanalyse bruges som en sekundær kontrol for carbon og svovl specifikt, brænding af en lille prøve i en kontrolleret oxygenatmosfære og måling af den resulterende carbondioxid. Begge metoder har erstattet ældre vådkemiske titreringsteknikker næsten udelukkende, fordi de er hurtigere og gentagelige på tværs af store produktionsvolumener, hvilket betyder enormt meget for smedeoperationer, der kræver ensartet kemivarme efter varme.
| Klassificering af stål | Kulstofindholdsområde | Typisk anvendelse |
|---|---|---|
| Lavt kulstofindhold (mild) | 0,05 % - 0,25 % | Automotive karrosseripaneler, strukturelle bjælker |
| Mellem kulstof | 0,25 % - 0,60 % | Smedede aksler, tandhjul, krumtapaksler |
| Høj kulstof (værktøj) | 0,60 % - 1,50 % | Skæreværktøj, matricer, klinger |
| Ultra-høj kulstof | 1,25 % - 2,00 % | Speciale slidkomponenter, tråd |
| Støbejernstærskel | Over 2,14 % | Ikke længere klassificeret som stål |
Spor og resterende elementer, der stadig betyder noget
Ikke alle elementer i stål er tilføjet med vilje. Fosfor og svovl kommer ind i blandingen som restbiprodukter af den rå malm og skrot, der bruges til smeltning, og møllerne arbejder på at holde begge under strenge grænser på grund af, hvor forstyrrende de er for den mekaniske ydeevne.
Fosfor
Fosfor segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
Svovl
Svovl causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Ilt, nitrogen og brint
Sporgasser absorberet under smeltning kan også påvirke stålkvaliteten. Ilt danner ikke-metalliske indeslutninger, der svækker matrixen, nitrogen kan forårsage ældningsskørhed over tid, og brint er berygtet for at forårsage forsinket revnedannelse i tykke smedede sektioner, hvis det ikke fjernes gennem vakuumafgasning, før stålet støbes og smedes. Moderne raffinering af elektriske lysbueovne og øseske har gjort kontrollen over disse sporgasser langt mere præcis end i de seneste årtier, hvilket er en del af grunden til, at smedede stålkomponenter, der produceres i dag, har mere ensartede mekaniske egenskaber end tilsvarende dele fremstillet for en generation siden.
Andre resterende elementer
Skrotbaseret stålfremstilling, som nu står for en stor del af den globale produktion, kan introducere små restmængder af tin, arsen og antimon, der overføres fra blandede skrotkilder. Disse elementer er ikke tilsat med vilje og forbliver typisk under 0,05% hver, men i kombination kan de bidrage til hærdet skørhed i tunge smedede sektioner, der gennemgår langsom afkøling gennem et specifikt mellemtemperaturområde. Producenter, der leverer kritiske smedegods, overvåger det samlede antal af disse trampelementer i stedet for at behandle hver enkelt isoleret.
Hvordan elementer former ståls interne mikrostruktur
Procentdelene af hvert element betyder mindre i sig selv, end hvordan de påvirker den mikroskopiske krystalstruktur, der dannes, når stålet afkøles. Fire strukturer dukker op gentagne gange i enhver diskussion om smedet ståls ydeevne.
Ferrit
Ferrit is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
Perlelit
Perlelit is a layered structure of alternating ferrite and iron carbide that forms as medium and high carbon steel cools slowly from the austenite range. The fine, alternating layers give pearlite a useful balance of strength and moderate ductility, and it is the dominant structure in normalized medium carbon forgings that are not further heat treated.
Martensit
Martensit forms when austenite is cooled too quickly for carbon atoms to escape the crystal lattice in an orderly way, trapping them in a highly strained structure that is very hard but brittle. Nearly every quenched and tempered forging, including 4140 and 4340 components, passes through a martensitic stage before tempering reduces the brittleness while retaining most of the added strength.
Bainit
Bainit forms at cooling rates between those that produce pearlite and those that produce martensite, and it offers an appealing combination of strength and toughness without the tempering step martensite requires. Alloying elements such as manganese, chromium, and molybdenum widen the cooling rate window in which bainite forms, giving forging engineers more flexibility in thick sections where the core cools more slowly than the surface.
Hvert legeringselement, der er diskuteret tidligere i denne vejledning, fortjener i sidste ende sin plads i en stålspecifikation på grund af, hvordan det flytter grænserne mellem disse fire strukturer, enten ved at nedsætte den nødvendige afkølingshastighed for at undgå perlit, ved at stabilisere austenit ved lavere temperaturer, eller ved at fastgøre korngrænser, så uanset hvilken struktur, der dannes, forbliver fin og ensartet i stedet for grov.
Stålfremstilling og raffinering: Hvordan elementindhold kontrolleres
Elementprocenter er ikke bare blandet sammen som en opskrift. De er slutresultatet af en sekvens af raffineringstrin, der hver fjerner eller tilføjer specifikke elementer i en kontrolleret rækkefølge.
- Råvareopladning begynder med enten jernmalm reduceret i en højovn for at producere flydende råjern, eller genanvendt stålskrot smeltet i en lysbueovn, hvor valget mellem ruter i høj grad bestemmes af regionale energiomkostninger og skrottilgængelighed.
- Primær raffinering i en basisk oxygenovn eller lysbueovn blæser oxygen gennem smelten for at fjerne overskydende kulstof, silicium og fosfor fra råjernet, hvilket bringer sammensætningen ned mod et groft mål, før finere justeringer begynder.
- Skålmetallurgi følger, hvor smelten overføres til en separat beholder og præcise tilsætninger af mangan, krom, nikkel, molybdæn og andre legeringselementer er lavet for at ramme den nøjagtige målkemi for den tilsigtede kvalitet.
- Vakuumafgasning fjerner opløst brint, nitrogen og resterende ilt, hvilket er særligt kritisk for stål, der er bestemt til store smedede sektioner, hvor indespærret gas kan forårsage indre afskalning eller revner, når delen er afkølet.
- Kontinuerlig støbning størkner den raffinerede smelte til barres, blomstrer eller plader, og en prøve fra dette stadie bliver den officielle varmeanalyse, der rejser med materialet gennem valsning og til sidst ind i smedeværkstedet.
Hvert af disse stadier eksisterer specifikt for at kontrollere elementindholdet inden for et smalt bånd, og enhver genvej, der tages på et trin, viser sig senere som en inkonsekvens, som en smedepresse vil afsløre med det samme i form af overfladerevner eller ujævn kornstrøm.
Hvordan elementindhold opfører sig under stålsmedningsprocessen

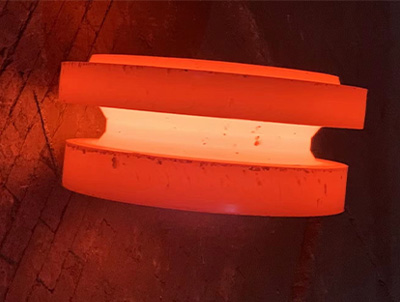

Stålsmedning omformer en opvarmet billet ved hjælp af trykkraft, og den elementære sammensætning af den billet styrer direkte, hvordan den reagerer under hammeren eller pressen. At forstå denne sekvens hjælper med at forklare, hvorfor smedningsspecifikationer refererer til nøjagtig kemi i stedet for blot et karakternavn.
- Billetten opvarmes til det austenitiske temperaturområde, typisk mellem 1100°C og 1250°C for medium carbon og lavlegerede kvaliteter, hvor jern-carbon strukturen bliver blød nok til at deformeres uden at revne.
- Kulstof og legeringselementer som krom og molybdæn hæver temperaturen, hvorved materialet begynder at blive blødt, hvorfor højerelegerede smedeemner kræver strammere ovnstyring for at undgå enten underopvarmning, som risikerer at revne, eller overophedning, som gør kornstrukturen grov.
- Under deformation afgrænser elementer som vanadium- og niobiumstift korngrænser på plads, hvilket holder krystalstrukturen fin, selvom metallet komprimeres og omformes, hvilket direkte forbedrer styrken og udmattelseslevetiden for det færdige smedning.
- Efter smedning afkøles delen og ofte varmebehandles. Molybdæn- og kromindhold bestemmer, hvor dybt stykket kan hærdes under bratkøling, mens manganindholdet påvirker, hvordan stålet reagerer på anløbning bagefter.
- Svovl and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
Dette er grunden til, at smedeleverandører typisk offentliggør et komplet kemisk sammensætningsark sammen med data om mekaniske egenskaber, i stedet for at stole på karakterbetegnelsen alene. To partier, der er mærket med samme kvalitet, kan stadig opføre sig forskelligt i pressen, hvis deres mangan-til-svovl-forhold eller indhold af sporstoffer varierer en smule.
Kornflow og elementfordeling
En unik fordel ved smedning, sammenlignet med støbning eller bearbejdning fra stangmateriale, er, at den kompressionsdeformation justerer den indre kornstruktur langs formen af den færdige del i stedet for at skære på tværs af den. Legeringselementer, der forfiner kornstørrelsen, især vanadium, titanium og niobium, forstærker denne fordel, fordi en finere startkornstørrelse udmønter sig i en mere kontinuerlig flowlinje med højere integritet, når delen er helt smedet, hvilket er en væsentlig årsag til, at smedede komponenter konsekvent udkonkurrerer støbte eller bearbejdede ækvivalenter i udmattelseskritiske applikationer, såsom gearkrumtapaksler og koblingskrumtapaksler.
Temperaturkontrol på tværs af forskellige legeringsfamilier
Almindeligt kulstofstålblokke tåler et relativt bredt smedningstemperaturvindue, men efterhånden som krom-, molybdæn- og nikkelindholdet stiger, indsnævres dette vindue betydeligt. Højlegeret værktøjsstål og emner af rustfrit stål skal ofte forblive inden for et bånd så smalt som 50°C for at undgå enten ufuldstændig deformation i den lave ende eller overdreven kornvækst og potentiel begyndende smeltning af indeslutninger med lavt smeltepunkt i den høje ende. Dette er en af grundene til, at smedeværksteder, der specialiserer sig i rustfrit eller højlegeret arbejde, opretholder strammere ovninstrumentering og hyppigere temperaturkontrol end butikker, der udelukkende fokuserer på almindeligt kulstofstål.
Elementsammensætning på tværs af almindelige stålkvaliteter
Stålkvalitetsnavnesystemer, især AISI og SAE firecifrede koder, er bygget direkte omkring elementindhold. Korrekt aflæsning af et karakternummer afslører det meste af, hvad stålet er lavet af, uden at du behøver en fuldstændig laboratorierapport. I standard fire-cifret system angiver de første to cifre det primære legeringselement eller -familie, mens de sidste to cifre tilnærmer kulstofindholdet i hundrededele af en procent, så en kvalitet som 4140 signalerer en krom-molybdænlegeringsfamilie med omkring 0,40% kulstof.
| Karakter | Kulstof | Nøglelegeringselementer | Almindelig brug |
|---|---|---|---|
| 1018 | 0,18 % | Mn 0,60 % - 0,90 % | Generel aksling, lavspændingsdele |
| 1045 | 0,45 % | Mn 0,60 % - 0,90 % | Smedede gear, aksler |
| 4130 | 0,28 % - 0,33 % | Cr 0,80 % - 1,10 %, Mo 0,15 % - 0,25 % | Smedede rør, fittings, rumfartsdele |
| 4140 | 0,38 % - 0,43 % | Cr 0,80 % - 1,10 %, Mo 0,15 % - 0,25 % | Smedede aksler, værktøj, beslag |
| 4340 | 0,38 % - 0,43 % | Ni 1,65 % - 2,00 %, Cr 0,70 % - 0,90 %, Mo 0,20 % - 0,30 % | Stærkt belastede træthedsbelastede dele |
| 8620 | 0,18 % - 0.23% | Ni 0,40 % - 0,70 %, Cr 0,40 % - 0,60 %, Mo 0,15 % - 0,25 % | Karburerede smedede gear, stifter |
| 304 Rustfri | 0,08 % maks | Cr 18 % - 20 %, Ni 8 % - 10,5 % | Korrosionsbestandige beslag, beholdere |
| 316 Rustfri | 0,08 % maks | Cr 16 % - 18 %, Ni 10 % - 14 %, Mo 2 % - 3 % | Marine og kemiske forarbejdningssmedninger |
| H13 Værktøjsstål | 0,32 % - 0,45 % | Cr 4,75 % - 5,50 %, Mo 1,10 % - 1,75 %, V 0,80 % - 1,20 % | Smedede og bearbejdede trykstøbningsmatricer |
Bemærk, hvordan jernindhold aldrig er anført direkte i disse tabeller. Det forstås simpelthen som resten, når kulstof, mangan, krom, nikkel og andre grundstoffer trækkes fra 100 %, hvorfor jern undertiden kaldes balanceelementet på en kemisk sammensætningsplade.
Familie af rustfrit stål: Elementvariationer forklaret
Rustfrit stål er ikke et enkelt materiale, men en familie af legeringer grupperet efter, hvordan deres elementer arrangerer den underliggende krystalstruktur. Forståelse af disse underfamilier tydeliggør, hvorfor elementprocenter skifter så meget på tværs af kvaliteter, som alle falder ind under den samme generelle rustfri etiket.
Austenitisk rustfrit stål
Austenitiske kvaliteter som 304 og 316 er afhængige af højt nikkelindhold, typisk 8% eller mere, for at holde austenitstrukturen stabil selv ved stuetemperatur i stedet for at blive omdannet til ferrit ved afkøling. Dette giver austenitisk rustfrit fremragende duktilitet og sejhed, sammen med den ekstra fordel ved at være ikke-magnetisk, selvom det ikke kan hærdes gennem varmebehandling, som kulstof og lavlegeret smedningsstål kan.
Ferritisk rustfrit stål
Ferritiske kvaliteter holder nikkelindholdet lavt eller helt fraværende og er afhængige af krom alene, normalt mellem 10,5 % og 18 %, for at give korrosionsbestandighed. Fordi disse kvaliteter forbliver magnetiske og ikke kan hærdes væsentligt ved varmebehandling, er de valgt mere for omkostningseffektiv korrosionsbestandighed i mindre krævende strukturelle applikationer end til højstyrke smedede komponenter.
Martensitisk rustfrit stål
Martensitiske rustfrie kvaliteter kombinerer moderat chromindhold, typisk 12% til 18%, med nok kulstof til at tillade den samme hærdningsreaktion, der bruges i kulstof og lavlegeret stål. Dette gør martensitisk rustfrit til den foretrukne familie til smedede rustfrie komponenter, der både kræver korrosionsbestandighed og høj hårdhed, såsom ventilkomponenter, bestik og visse pumpeaksler.
Duplex rustfrit stål
Duplex kvaliteter balancerer omtrent lige dele austenit og ferrit ved omhyggeligt at kontrollere krom, nikkel og nitrogen sammen, hvilket producerer en struktur, der kombinerer styrken af ferritiske kvaliteter med meget af sejheden og svejsbarheden af austenitiske kvaliteter. Denne balance gør duplex rustfrit stadig mere almindeligt i smedede offshore- og kemiske bearbejdningsfittings, der står over for både høje mekaniske belastninger og aggressive korrosive miljøer.
Værktøjsstål og højtydende legeringselementer
Værktøjsstål repræsenterer den fjerneste ende af legeringskompleksitet, hvor flere stærke karbiddannende elementer kombineres bevidst for at opnå slidstyrke og varmebestandighed langt ud over, hvad standardlegeret stål kan tilbyde.
Koldt værktøj Stål
Koldbearbejdningskvaliteter såsom D2 er afhængige af højt chromindhold, ofte 11 % til 13 %, kombineret med forhøjet kulstof for at danne rigelige hårde chromcarbider i hele mikrostrukturen. Disse hårdmetaler giver stålet enestående modstandsdygtighed over for slibende slid i applikationer som blindmatricer og forskydningsblade, selvom det høje karbidvolumen kan gøre materialet mere skørt end lavere legeret værktøjsstål.
Varmt arbejdsværktøj stål
Varmebearbejdningskvaliteter som H13 anvender krom, molybdæn og vanadium sammen for at modstå blødgøring ved de forhøjede temperaturer, man støder på i selve trykstøbning og smedning. Fordi disse matricer gentagne gange opvarmes og afkøles, når varmt metal presses eller støbes mod dem, betyder modstand mod termisk udmattelse lige så meget som rå hårdhed, hvorfor elementbalancen i varmbearbejdningsstål favoriserer vedvarende højtemperaturstyrke frem for maksimal hårdhed ved stuetemperatur.
Højhastighedsstål
Højhastighedsstål skubber legeringsindholdet yderligere, og kombinerer wolfram eller molybdæn med vanadium og nogle gange kobolt for at opretholde en skarp skærkant, selvom friktion hæver værktøjets temperatur under højhastighedsbearbejdning. Navnet afspejler den oprindelige fordel, som disse kvaliteter tilbød i forhold til ældre almindeligt kulstofværktøjsstål, som mistede sin hårdhed og blev hurtigt sløvet, når skærehastighederne og den resulterende varme steg.
Kulstofækvivalent: At kombinere elementer til ét tal
Fordi så mange elementer påvirker hærdbarheden og svejsbarheden samtidigt, bruger metallurger et enkelt kombineret tal kaldet kulstofækvivalent, eller CE, til at opsummere den samlede effekt af den fulde kemi i én værdi. En udbredt version af formlen tilføjer kulstof til fraktioner af mangan, krom, molybdæn, nikkel og kobberindhold.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
En højere kulstofækvivalent betyder, at stålet er mere modstandsdygtigt over for deformation og slides bedre, men det betyder også, at materialet er mere modtageligt for brint-induceret revnedannelse under svejsning og kræver forvarmning, før der laves en svejsesamling. Smedede komponenter, der senere vil blive svejset ind i en større samling, såsom trykbeholderdyser eller strukturelle forbindelser, er ofte specificeret med et maksimalt kulstofækvivalent loft i stedet for blot en maksimal kulstofprocent, da dette enkelte tal fanger den kombinerede effekt af hvert element på én gang.
Som et praktisk referencepunkt producerer almindeligt kulstoffattigt stål typisk en kulstofækvivalent under 0,35, hvilket svejses let med minimal forvarmning. Medium kulstof-lavlegeringskvaliteter som 4140 lander normalt mellem 0,55 og 0,70, hvilket kræver moderat forvarmning og kontrolleret interpass-temperatur under svejsning. Værktøjsstål og højlegerede smedningskvaliteter kan skubbe kulstofækvivalenten over 0,90, hvor svejsning generelt undgås helt til fordel for mekanisk sammenføjning eller udskiftning af den smedede del som et enkelt stykke.
Hvorfor præcis elementkontrol er vigtig for smedede ståldele
En smedeoperation påfører en opvarmet barre en enorm trykkraft, og enhver inkonsistens i elementfordelingen viser sig straks som revner, rivning eller ujævn kornstrøm. Møller, der leverer barrer til smedning, har typisk snævrere tolerancer på mangan, svovl og fosfor end møller, der producerer stål til enkel valset plade, fordi smedningsprocessen koncentrerer enhver svaghed ved det punkt med maksimal deformation. En billet med let forhøjet svovl, der ikke ville forårsage noget synligt problem i en rullet plade, kan splittes helt fra hinanden, når den slås under en smedehammer.
Dette er også grunden til, at velrenommerede smedeleverandører tester hver varme af stål og bevarer den kemiske sammensætningsrekord for hver batch i stedet for at stole på en generel kvalitetsspecifikation. Købere, der køber smedede flanger, koblinger, ventilhuse eller drivaksler, drager fordel af at anmode om den faktiske varmeanalyse, da den afslører de reelle procentdele af hvert element i stedet for blot det nominelle område, der er trykt i et katalog.
Elementkonsistensen påvirker også nedstrøms bearbejdning efter smedning. En smedet del med adskilte mangansulfid-indeslutninger kan bearbejde ujævnt, hvilket giver en inkonsekvent overfladefinish og accelereret værktøjsslid i nogle områder af den samme komponent. Købere, der ser uforklarlige variationer i bearbejdningsydeevne på tværs af formodet identiske smedede dele, sporer ofte årsagen tilbage til inkonsekvent elementfordeling inden for den originale barre snarere end nogen fejl i selve bearbejdningsprocessen.
Ofte stillede spørgsmål
Hvad er det vigtigste element i stål udover jern?
Kulstof er det mest indflydelsesrige element, fordi det direkte kontrollerer hårdhed, styrke og duktilitet mere end nogen anden tilføjelse. Hvert andet element er lagt oven på jern-kulstof-forholdet for at finjustere en specifik egenskab.
Kan stål overhovedet eksistere uden kulstof?
Ikke efter standarddefinitionen. En legering med meget lavt kulstofindhold, nogle gange under 0,01 % kulstof såsom maraldrende stål, er teknisk klassificeret som stål, fordi det stadig er afhængigt af en jernmatrix, der er styrket gennem andre mekanismer, men langt størstedelen af kommercielt stål indeholder målbart kulstofindhold.
Hvorfor indeholder rustfrit stål så meget krom?
Chrom content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
Betyder højere legeringsindhold altid stærkere stål?
Ikke nødvendigvis. Legeringselementer ændrer specifikke egenskaber i stedet for blot at tilføje styrke over hele linjen. Nikkel forbedrer for eksempel primært sejhed og ydeevne ved lav temperatur frem for rå hårdhed, mens krom hovedsageligt forbedrer slidstyrke og korrosionsbestandighed. Den rigtige kombination afhænger helt af, hvordan den færdige del vil blive brugt.
Hvorfor angiver smedede dele nøjagtige elementprocenter i stedet for blot et karakternavn?
Fordi selv små skift i mangan-, svovl- eller fosforindhold inden for det tilladte område for en kvalitet kan ændre, hvordan barren opfører sig under trykkraft under smedning. Præcis varmekemi lader ingeniører forudsige kornflow, revnerisiko og varmebehandlingsrespons efter smedning med meget større nøjagtighed end et kvalitetsnavn alene.
Hvad sker der, hvis svovlindholdet i stål er for højt inden smedning?
Overskydende svovl reagerer med jern og danner jernsulfid, som smelter ved en meget lavere temperatur end den omgivende stålmatrix. Under varm smedning kan disse lavtsmeltende indeslutninger få emnet til at rive fra hinanden internt, en defekt kendt som varm korthed, der stort set forhindres ved at tilsætte nok mangan til at binde svovlen i stedet.
Er jernindhold nogensinde opført på et stålspecifikationsark?
Jern er sjældent angivet som en specifik procentdel, fordi det behandles som balancen i sammensætningen efter hvert andet element er taget højde for. En typisk kulstofstålspecifikation vil angive kulstof-, mangan-, fosfor-, svovl- og siliciummaksimum, hvor jern blot forstås at udgøre resten, normalt 97% til 99% af den samlede vægt.
Hvorfor tilføjer nogle kvaliteter bor, når chrom og molybdæn allerede forbedrer hærdbarheden?
Bor is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
Hvad er forskellen mellem et varmvalset og et smedet produkt fremstillet af samme stålkvalitet?
Begge starter fra den samme kemiske sammensætning, men smedning anvender en koncentreret trykkraft, der justerer den indre kornstrøm langs formen af delen og lukker enhver intern porøsitet, der er tilbage fra støbningen. Varmvalset stangmateriale har en mere ensartet, mindre retningsbestemt kornstruktur. For udmattelseskritiske komponenter giver den justerede kornstrøm opnået gennem smedning typisk bedre mekanisk ydeevne, selvom den underliggende elementkemi er identisk.
Hvordan beslutter ingeniører, hvilke legeringselementer der skal specificeres til en ny smedet del?
Udvælgelsen starter normalt ud fra de mekaniske krav til delen, såsom påkrævet trækstyrke, slagstyrke ved den forventede driftstemperatur og modstandsdygtighed over for korrosion eller slid, og arbejder derefter baglæns til en kvalitet, hvis etablerede elementområder er kendt for at levere disse egenskaber pålideligt. Omkostninger, svejsbarhed og bearbejdelighed vægtes sammen med ren mekanisk ydeevne, da det højst legerede stål sjældent er det mest praktiske eller økonomiske valg til en given anvendelse.
