Hvad er smeltepunktet for stål?
1370°C – 1540°C / 2500°F – 2800°F
Stål smelter ikke ved en enkelt fast temperatur. Fordi stål er en legering af jern og kulstof, ofte kombineret med elementer som krom, nikkel, mangan eller molybdæn, falder dets smeltepunkt inden for et område snarere end på et nøjagtigt tal. De fleste kommercielle stålkvaliteter begynder at blive til væske et sted imellem 1370°C og 1540°C (2500°F til 2800°F) , hvor den præcise værdi skifter afhængigt af den nøjagtige kemiske sammensætning af den pågældende karakter.
Denne rækkevidde betyder langt ud over en nysgerrighed for metallurger. Støberier bruger det til at sætte ovnmål, fabrikanter bruger det til at forstå, hvor tæt deres svejse- eller skæreprocesser kommer på fuld væskedannelse, og ingeniører bruger det til at bedømme, hvordan en struktur vil opføre sig, hvis den nogensinde bliver udsat for ekstrem varme. Et hundrede graders sving i smeltepunktet kan ændre ovnens energiforbrug, valg af ildfast foring og endda den stålkvalitet, der er valgt til en specifik anvendelse.
To relaterede udtryk er værd at adskille tidligt. Den solidus temperatur er der, hvor smeltningen begynder, og den likvidus temperatur er hvor metallet er fuldt flydende. Mellem disse to punkter findes stål i en blandet, delvist smeltet tilstand, som støberioperatører nogle gange kalder den grødede zone. Støbe- og hældningsbeslutninger træffes med denne zone i tankerne, da for tidlig hældning risikerer ufuldstændig flow, mens overophedning spilder energi og kan fremme kornvækst, der svækker det endelige produkt.
Overvej et praktisk eksempel. En konstruktionsfabrik, der skærer stålplade med en oxy-fuel brænder, arbejder med en flammetemperatur et godt stykke over smeltepunktet, hvorfor den afskårne kant kortvarigt bliver flydende og blæses væk af iltstrømmen. Et støberi, der hælder en motorblok, opvarmer derimod bevidst metallet kun en beskeden margin over likvidustemperaturen, da overskydende overhedning spilder brændstof og kan nedbryde den færdige støbning. Den samme fysiske egenskab, smeltepunktet, driver to helt forskellige driftsbeslutninger afhængigt af processen.
Hvorfor varierer ståls smeltepunkt så meget?
Rent jern smelter ved en forholdsvis forudsigelig 1538°C (2800°F). I det øjeblik kulstof og andre legeringselementer introduceres, begynder dette tal at skifte. Hvert element ændrer metallets krystalgitter lidt anderledes, og den kumulative effekt er det, der producerer det brede smelteområde, der ses på tværs af stålfamilien.
Kulstof
Selv små stigninger i kulstofindhold sænker smeltepunktet mærkbart. At hæve kulstof fra omkring 0,05 procent til 2,0 procent kan trække smeltepunktet ned med et godt stykke over 100°C, hvorfor kulstofstål generelt smelter ved lavere temperaturer end blødt stål med meget lavt kulstofindhold.
Chrom
Chrom is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
Nikkel
Nikkel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
Mangan
Mangan is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
Molybdæn
Molybdæn raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Silicium
Silicium is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Sporurenheder har også betydning. Svovl og fosfor, som er tilovers fra råmaterialer, hvis de ikke raffineres korrekt, kan sænke den effektive smelteadfærd ved korngrænser og bidrage til et fænomen kaldet varm korthed, hvor metallet bliver skørt og tilbøjeligt til at revne ved høje arbejdstemperaturer, selv før det nærmer sig sit bulksmeltepunkt. Dette er en af grundene til, at moderne stålfremstilling lægger så meget vægt på nøje at kontrollere restelementniveauer i stedet for kun at spore de primære legeringstilsætninger.
Den praktiske takeaway for enhver, der vælger materiale, er, at udtrykket "ståls smeltepunkt" er virkelig en forkortelse for en familie af nært beslægtede værdier. To spoler, der sidder side om side på et lagergulv, et blødt stål og et værktøjsstål med højt kulstofindhold, kan have smeltepunkter, der adskiller sig med langt over 100 grader Celsius, selvom begge korrekt beskrives som stål.
Smeltepunkter efter ståltype
Tabellen nedenfor grupperer almindelige stålfamilier og de smelteområder, der typisk er forbundet med hver. Disse tal afspejler generelle industrireferencer snarere end en enkelt mølles specifikationsark, så bekræft altid nøjagtige værdier mod de certificerede data for en specifik varme eller kvalitet, før det bliver en del af en kritisk beregning.
| Stål type | Smeltepunkt (°C) | Smeltepunkt (°F) |
|---|---|---|
| Kulstoffattigt (mildt) stål | 1410 – 1530 | 2570 – 2785 |
| Mellem- og kulstofstål | 1410 – 1530 | 2570 – 2785 |
| Rustfrit stål | 1375 – 1530 | 2500 – 2785 |
| Lavlegeret stål | ≈ 1432 | ≈ 2610 |
| Højlegeret stål | ≈ 1415 | ≈ 2600 |
| Værktøjsstål | 1400 – 1425 | 2550 – 2600 |
| Konstruktionsstål | ≈ 1425 | ≈ 2600 |
Læg mærke til hvordan værktøjsstål og konstruktionsstål sidder lidt lavere end det bredere kulstofstålbånd. Værktøjsstål bærer højere kulstof og yderligere legeringselementer, der trækker smeltepunktet ned, og strukturelle kvaliteter er formuleret til svejsbarhed og sejhed snarere end til at modstå de allerhøjeste ovntemperaturer.
Det er også værd at bemærke, at inden for en enkelt kategori er rækkevidden ikke jævnt fordelt. Et 1020 blødt stål og et 1095 højt kulstofstål er begge teknisk kulstofstål, men den højere kulstofkvalitet vil konsekvent sidde mod den nederste ende af båndet, mens den slankere kvalitet sidder mod den øvre ende. Enhver, der specificerer ovnindstillinger for en blandet batch af skrot eller materiel, bør tage højde for denne spredning i stedet for at antage, at en enkelt midtpunktstemperatur vil passe lige meget til hvert stykke.
Hvordan måles stålets smeltepunkt faktisk?
Tal for smeltepunkt kommer ikke fra gætværk. Metallurger og materialelaboratorier er afhængige af en håndfuld etablerede teknikker til at fastlægge solidus- og liquidus-temperaturer for en given stålsammensætning.
Differentiel termisk analyse
En lille prøve opvarmes sammen med et inert referencemateriale, og temperaturforskellen mellem de to spores. Det punkt, hvor stålprøven absorberer ekstra varme for at skifte fase, afslører solidus- og liquiduspunkterne præcist.
Optisk pyrometri
I produktionsovne aflæser berøringsfrie optiske pyrometre strålingsenergien afgivet af smeltet eller næsten smeltet stål for at estimere overfladetemperaturen uden at en sonde rører metallet direkte, hvilket er vigtigt i betragtning af hvor hurtigt et termoelement ville blive forbrugt af flydende stål.
Nedsænknings termoelementer
Engangs, offertermoelementsonder dyppes direkte i smeltet stål for en kort læsning. Hver sonde bruges én gang og kasseres, da spidsen ødelægges af varmen, men aflæsningen er meget nøjagtig for den enkelte måling.
Fasediagram reference
I stedet for at måle en fysisk prøve hver gang, konsulterer ingeniører ofte jern-carbon-fasediagrammet og legeringsspecifikke fasediagrammer, som kortlægger, hvordan solidus- og liquidus-temperaturer skifter, når sammensætningen ændres, hvilket gør det muligt at forudsige smelteadfærd ud fra en kendt kemi.
Produktionsovne kombinerer typisk flere af disse metoder. Et kontinuerligt optisk pyrometer kan overvåge generelle tendenser gennem en varme, mens periodiske nedsænkningstermoelement-dyk bekræfter den faktiske badtemperatur på vigtige beslutningspunkter, såsom lige før tapning af ovnen.
Fra ovn til ingot: Hvordan stål faktisk smeltes
At forstå, hvor smeltepunktet spiller ind på tværs af produktionen, hjælper med at forklare, hvorfor tallet behandles som en så kritisk driftsparameter snarere end et baggrundsfaktum.
Elektrisk lysbueovn (EAF)
Skrotstål fyldes i en ildfast foret beholder og smeltes ved hjælp af elektriske lysbuer, der slås mellem store grafitelektroder og ladningen. Badetemperaturer skubbes komfortabelt over likviduspunktet, ofte i intervallet 1600°C til 1700°C, for at sikre fuld smeltning og for at give tid til raffineringsreaktioner før tapning.
Basic oxygen ovn (BOF)
Smeltet jern fra en højovn kombineres med skrot og blæses med højrent oxygen, som udløser eksoterme reaktioner, der hjælper med at opretholde de høje temperaturer, der er nødvendige for at holde ladningen flydende, mens kulstof og urenheder oxideres ud.
Induktionsovn
Almindelig i støberier, der producerer mindre partier eller speciallegeringer, bruger induktionsovne elektromagnetiske felter til at opvarme ladningen direkte, hvilket giver præcis temperaturkontrol, der er velegnet til at ramme et specifikt overhedningsmål over likviduspunktet.
I alle tilfælde indstilles badets måltemperatur med legeringens specifikke likviduspunkt som gulvet, plus en overhedningsmargin, der giver operatøren arbejdstid til hældning, legeringstilsætninger og temperaturtab under overførsel til en form eller et kontinuerligt støbeapparat. For lidt overhedning risikerer, at stålet størkner delvist, før det når formen; for meget spilder energi og kan øge det ildfaste slid.
Smeltepunkt vs strukturel fejltemperatur
~1370-1540°C
Den temperatur, hvor stål fysisk bliver fra fast til flydende. At nå dette punkt kræver en ovn eller en ekstremt intens, vedvarende varmekilde.
~500-600°C
Temperaturområdet, hvor bærende stål begynder at miste tilstrækkelig styrke til, at det ikke længere sikkert kan understøtte sin beregnede belastning, længe før metallet er i nærheden af smeltet.
Denne sondring er en af de mest misforståede punkter om ståladfærd. En stålbjælke behøver ikke at smelte for at svigte. Konstruktionsstål bevarer typisk kun en brøkdel af sin flydespænding ved stuetemperatur, når det passerer omkring 500 til 600°C, hvorfor brandbeskyttelsesteknik fokuserer på at holde stål under denne tærskel i stedet for under dets smeltepunkt. En arkitekt eller ingeniør, der designer til brandmodstand, arbejder med et helt andet tal end en støberioperatør, der hælder smeltet stål i en form.
Load ændrer også billedet. Et let belastet element kan overleve højere temperaturer end et tungt belastet element, før det deformeres, så den nøjagtige fejltemperatur for et givet konstruktionselement afhænger af, hvor meget vægt det bærer i forhold til dets nominelle kapacitet, ikke på et enkelt universelt tal.
Denne kløft mellem smeltepunkt og funktionssvigt forklarer også, hvorfor stål ofte beskrives som at miste styrke gradvist i stedet for at svigte på én gang. Mellem omkring 200°C og 300°C bevarer de fleste kulstofstål næsten hele deres stuetemperaturstyrke. Derfra opad bøjer styrkekurven nedad med en accelererende hastighed, så forskellen mellem 500°C og 600°C betyder langt mere for en strukturel beregning, end det samme et hundrede graders hul ville nærme sig stuetemperatur.
Smeltepunkt for stål i smedning og fremstilling
Smeltepunktet er ikke det tal, der betyder mest på et smedeværksted. Det der betyder noget er smedning temperatur vindue , et bånd, der sidder behageligt under smelteområdet, så metallet er varmt nok til at blive omformet ved at hamre eller trykke, men alligevel aldrig nærmer sig væskedannelse.
Opvarmning af billet
Stålmateriale opvarmes i en ovn mod det varme arbejdsområde, almindeligvis nævnt omkring 1100°C til 1250°C (omtrent 2000°F til 2300°F) for mange kulstof- og legeringskvaliteter, et godt stykke under smelteområdet vist tidligere i denne artikel.
Iblødsætning for ensartet temperatur
Emnet holdes ved temperatur længe nok til, at varme kan trænge jævnt gennem dets tværsnit, hvilket undgår en situation, hvor overfladen er bearbejdelig, men kernen stadig er forholdsvis kold og modstandsdygtig over for deformation.
Stålsmedning under pres
Hammere, presser eller rulleudstyr omformer det blødgjorte, men stadig faste stål til den ønskede form. At holde sig godt under smeltepunktet holder kornstrukturen intakt og er en del af grunden til, at smedede dele er værdsat for styrke sammenlignet med støbte ækvivalenter.

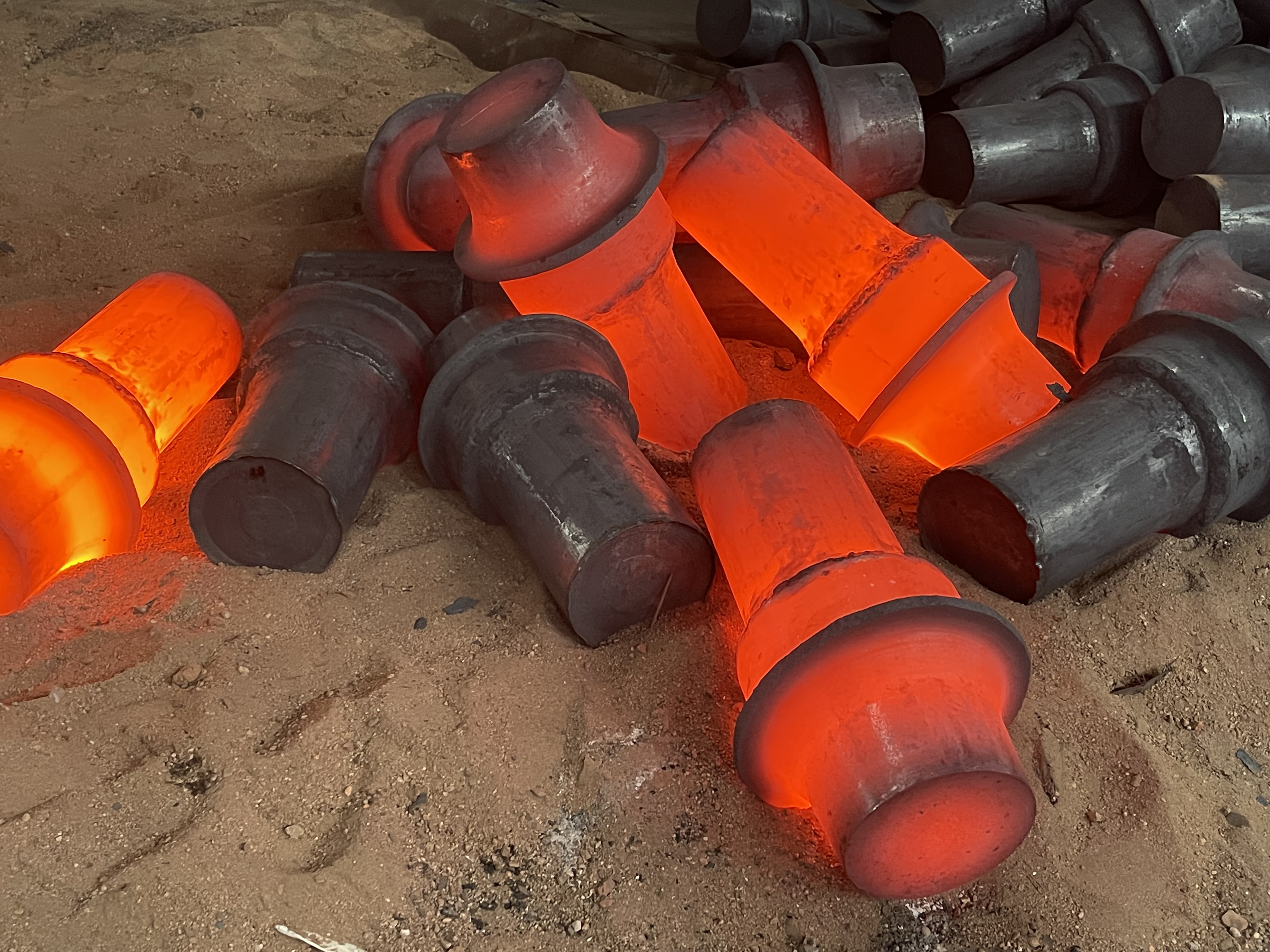

Kontrolleret køling
Efter formning afkøles delen på en kontrolleret måde, nogle gange med efterfølgende varmebehandling, for at fastholde de mekaniske egenskaber, som smedningsprocessen var designet til at opnå.
At forstå kløften mellem smedetemperatur og smeltepunkt forklarer meget om, hvorfor smedeudstyr er konstrueret, som det er. Ovnkontroller, pyrometre og iblødsætningsprocedurer findes alle for at holde emnet sikkert inde i smedevinduet. Overskyd det vindue og driv mod smelteområdet, og risikoen for brændt stål, grov kornstruktur og revner under formgivningen stiger kraftigt. Dette er en af grundene til, at erfarne butikker ikke behandler smeltepunktsdata som et driftsmål, men som et hårdt loft, der skal holdes langt væk fra under enhver varm arbejdsproces.
Varmsmedning vs koldsmedning
Det meste stålsmedning sker varmt i temperaturvinduet beskrevet ovenfor, fordi opvarmet stål deformeres med langt mindre kraft end stål ved stuetemperatur og omkrystalliserer, mens det arbejder, hvilket undgår opbygning af indre spændinger. Kold smedning, derimod, former stål ved eller nær stuetemperatur, afhængig af metallets duktilitet snarere end varme. Koldsmedning er ikke relateret til smeltepunktsdiskussionen i direkte forstand, men det er værd at nævne, fordi valget mellem varm- og koldsmedning i sig selv til dels er drevet af, hvordan en given stålkvalitets egenskaber ændrer sig, når den nærmer sig, eller holder sig langt fra, dens termiske grænser.
Almindelige defekter forbundet med overophedning under smedning
Når en ovnoperatør tillader lager at krybe for tæt på smelteområdet, har en håndfuld forudsigelige defekter tendens til at dukke op. Kornvækst producerer en grov indre struktur, der reducerer sejhed. Begyndende smeltning ved korngrænser, nogle gange kaldet brænding, kan permanent beskadige materialet, selvom størstedelen af stykket aldrig bliver synligt flydende. Belægningsdannelse accelererer, når temperaturen stiger, hvilket spilder materiale og komplicerer efterbehandling. At genkende disse tegn tidligt er en del af, hvorfor ovntemperaturstyring og -overvågning forbliver et centralt fokus i smedeoperationer.
Smeltepunkt ved svejsning og skæring sammenlignet med smedning
Svejsning og termisk skæring sidder i den modsatte ende af temperaturspektret fra smedning. Hvor smedning bevidst undgår smelteområdet, afhænger svejsningen af at nå det, i det mindste lokalt, for at smelte to stykker stål sammen.
Under lysbuesvejsning overstiger den umiddelbare svejsepool typisk basisstålets bulksmeltepunkt med en meningsfuld margin, da lysbuen selv brænder ved flere tusinde grader og lokal overophedning hjælper med at sikre fuld sammensmeltning mellem grundmetallet og fyldmaterialet. Dette er en smal, meget lokaliseret begivenhed, i modsætning til ovnsmeltning, hvor hele ladningen bringes til temperatur. Det omgivende uædle metal kun en kort afstand fra svejsebassinet kan stadig være tæt på stuetemperatur, hvorfor svejsning introducerer stejle termiske gradienter, og hvorfor styring af varmetilførsel og kølehastighed er så central for svejsekvaliteten.
Termiske skæreprocesser såsom oxybrændstofskæring og plasmaskæring fungerer på samme måde, idet de driver et smalt skær af stål forbi dets smeltepunkt, så det kan udstødes som smeltet slagge, mens den omgivende plade forbliver stort set upåvirket strukturelt, bortset fra en smal varmepåvirket zone.
Hvordan ståls smeltepunkt sammenlignes med andre metaller
At placere stål sammen med andre almindelige industrielle metaller hjælper med at sætte dets smelteadfærd i sammenhæng, især for enhver, der vælger mellem materialer til en højtemperaturapplikation.
| Metal | Smeltepunkt (°C) | Smeltepunkt (°F) |
|---|---|---|
| Bly | ≈ 327 | ≈ 621 |
| Zink | ≈ 420 | ≈ 788 |
| Aluminium | ≈ 660 | ≈ 1221 |
| Kobber | ≈ 1085 | ≈ 1985 |
| Rent jern | ≈ 1538 | ≈ 2800 |
| Stål (generelt udvalg) | 1370 – 1540 | 2500 – 2800 |
| Titanium | ≈ 1668 | ≈ 3034 |
| Wolfram | ≈ 3422 | ≈ 6192 |
Stål sidder komfortabelt over aluminium og kobber, hvilket forklarer, hvorfor aluminium og kobber kræver langt mindre ovnenergi for at smelte og er almindeligt anvendt, hvor lavere forarbejdningstemperaturer er en fordel. Titanium smelter ved en mærkbart højere temperatur end de fleste stålkvaliteter, og wolfram ligger i en kategori for sig selv, hvorfor wolfram er valgt til filamenter og komponenter, der skal overleve ekstrem, vedvarende varme, som ville gøre stål flydende.
Interessant nok er ståls smeltepunkt tæt på, og i de fleste legeringsformuleringer lidt under, det for rent jern. Dette er i overensstemmelse med det generelle metallurgiske princip, at legering af et element næsten altid sænker dets smeltepunkt i forhold til det rene uædle metal, et mønster, der gælder på tværs af de fleste almindelige legeringssystemer, ikke kun stål.
Almindelige misforståelser om ståls smeltepunkt
Stål har ét nøjagtigt smeltepunkt, på samme måde som vand fryser ved præcis nul grader Celsius.
VirkelighedenStål er en legering, så det smelter over et område, der er defineret af dets solidus- og liquidus-temperaturer, som skifter med sammensætningen i stedet for at sidde på et fast tal.
En stålkonstruktion bliver først farlig, når den begynder at smelte.
VirkelighedenKonstruktionsstål mister en stor del af sin bæreevne omkring 500°C til 600°C, hundredvis af grader under dets smelteområde, så risikoen for fejl stiger længe før metallet er tæt på væske.
Rustfrit stål har altid et højere smeltepunkt end almindeligt kulstofstål, fordi det er et førsteklasses materiale.
VirkelighedenDe to områder overlapper hinanden væsentligt, og afhængigt af de nøjagtige kvaliteter, der sammenlignes, kan nogle kulstofstål have et højere smeltepunkt end nogle rustfrie kvaliteter.
Smedning kræver opvarmning af stål tæt på dets smeltepunkt for at gøre det blødt nok til at forme.
VirkelighedenSmedning holder sig bevidst et godt stykke under smelteområdet, typisk 100°C til 300°C lavere, da arbejde for tæt på væskedannelse beskadiger kornstrukturen og øger risikoen for revner.
Ofte stillede spørgsmål
Hvilken temperatur smelter stål ved i Celsius?
De fleste kommercielle stålkvaliteter smelter et sted mellem 1370°C og 1540°C, med det nøjagtige tal afhængigt af kulstofindhold og tilstedeværelsen af andre legeringselementer såsom krom, nikkel eller mangan.
Hvilken temperatur smelter stål ved i Fahrenheit?
I Fahrenheit oversættes det samme område til omkring 2500°F til 2800°F, igen skiftende noget afhængigt af den specifikke kvalitet og dens legeringsindhold.
Er rustfrit ståls smeltepunkt forskelligt fra kulstofståls?
De to områder overlapper hinanden betydeligt. Rustfrit stål falder typisk mellem 1375°C og 1530°C, mens kulstofstål typisk falder mellem 1410°C og 1530°C, så forskellen mellem en specifik rustfri og en specifik kulstofkvalitet er normalt mindre end folk forventer.
Hvorfor svigter konstruktionsstål i brande længe før det smelter?
Bæreevnen falder kraftigt, når stål passerer omkring 500°C til 600°C, en temperatur langt under dets smelteområde. Stålet er stadig solidt på det tidspunkt, men det har mistet for meget styrke til at blive ved med at understøtte sin designet belastning.
Hvad er forskellen mellem smeltepunkt og smedetemperatur?
Smeltepunktet er, hvor stål bliver fuldstændig flydende. Smedetemperatur er et lavere arbejdsvindue, sædvanligvis omkring 1100°C til 1250°C for mange kvaliteter, valgt specifikt for at holde sig godt fri af smelteområdet, mens det stadig gør metallet blødt nok til at omforme det.
Hæver eller sænker tilsætning af kul smeltepunktet for stål?
Tilsætning af kulstof sænker smeltepunktet. Højere kulstofindhold trækker smelteområdet ned, hvilket er en del af grunden til, at værktøjsstål med højt kulstofindhold generelt smelter ved noget lavere temperaturer end blødt stål med meget lavt kulstofindhold.
Hvorfor er ståls smeltepunkt angivet som et interval i stedet for et tal?
Stål er en legering, ikke et rent grundstof, så det har ikke et enkelt fast smeltepunkt, som rent jern har. De nøjagtige solidus- og liquidus-temperaturer skifter med den specifikke blanding af kulstof og legeringselementer i hver klasse.
Hvor varmt bliver et svejsebad i forhold til ståls smeltepunkt?
En typisk lysbuesvejsepool løber et godt stykke over bulksmelteområdet for basisstålet, ofte omkring 1600°C eller højere i den umiddelbare buezone, da processen har brug for tilstrækkelig overhedning til at sikre fuld fusion mellem basismetallet og fyldstoffet.
Ændres stålets smeltepunkt med tryk eller højde?
Smeltepunktet skifter lidt med trykket i en streng termodynamisk forstand, men effekten er lille nok ved normale atmosfæriske forhold til, at det ikke er en praktisk faktor for daglige ovn-, smede- eller svejseoperationer.
