Hvad er stållegeringen: sammensætning, typer og smedegods

Hvad er stållegeringen - et direkte svar

Stål er grundlæggende en legering af jern og kulstof, hvor kulstofindholdet typisk spænder fra 0,02 til 2,14 vægt-%. . Men når folk spørger "hvad er legeringen af ​​stål", refererer de ofte specifikt til legeret stål - en kategori af stål, der går ud over almindeligt kulstofstål ved at inkorporere et eller flere yderligere legeringselementer såsom krom, nikkel, molybdæn, vanadium, mangan, silicium eller wolfram. Disse yderligere elementer er bevidst indført for at forbedre specifikke mekaniske, fysiske eller kemiske egenskaber, som kulstof alene ikke kan opnå.

Rent praktisk er legeret stål opdelt i to brede kategorier: lavlegeret stål , hvor det samlede legeringsindhold er under 8 %, og højlegeret stål , hvor det samlede legeringsindhold overstiger 8 %. Rustfrit stål, værktøjsstål og højhastighedsstål falder alle ind under højlegeringskategorien. Den specifikke kombination og koncentration af legeringselementer bestemmer direkte stålets styrke, hårdhed, sejhed, korrosionsbestandighed og svejsbarhed.

En af de mest industrielt betydningsfulde anvendelser af legeret stål er i produktionen af Smedegods i legeret stål — komponenter formet gennem trykkræfter, der giver overlegen kornstruktur og mekaniske egenskaber sammenlignet med støbegods eller bearbejdet stangmateriale. At forstå sammensætningen af ​​legeret stål er derfor uadskilleligt fra at forstå, hvordan disse smedegods er konstrueret og anvendt på tværs af industrier.

Kernelegeringselementerne i stål og deres roller

Hvert legeringselement tilføjet til stål tjener et særskilt metallurgisk formål. Følgende opdeling dækker de mest almindeligt anvendte elementer og de specifikke egenskaber, de bibringer:

Chrom (Cr)

Chrom tilsættes i mængder fra 0,5 % til 30 % afhængig af applikationen. Ved koncentrationer over 10,5 % danner det et passivt oxidlag på ståloverfladen, hvilket giver anledning til det, vi kender som rustfrit stål. I lavere koncentrationer forbedrer krom hærdbarheden, slidstyrken og højtemperaturstyrken. Kvaliteter som AISI 4140 og 4340 indeholder begge krom som et nøgleelement, og disse er blandt de mest almindeligt specificerede kvaliteter til legeret stålsmedning i bærende applikationer.

Nikkel (Ni)

Nikkel øger sejheden, især ved lave temperaturer, hvilket gør det uundværligt til kryogene applikationer og udstyr til arktiske miljøer. Anvendes typisk mellem 1 % og 9 % , forbedrer nikkel også korrosionsbestandigheden og hjælper med at bevare duktiliteten efter hærdning. Karakter 9Ni-stål, som indeholder ca. 9% nikkel, bruges i vid udstrækning til flydende naturgas (LNG) lagertanke, der opererer ved temperaturer så lave som -196°C.

Molybdæn (Mo)

Selv i små mængder - typisk 0,15 % til 0,30 % — Molybdæn forbedrer dramatisk hærdbarheden, krybemodstanden ved forhøjede temperaturer og modstandsdygtigheden mod grubetæring. I chrom-molybdæn (CrMo)-stål, som er standardmaterialer til højtryksrør og legeret stålsmedning i elproduktionssektoren, er molybdæn afgørende for langsigtet strukturel integritet under termisk cykling.

Vanadium (V)

Vanadium bruges i koncentrationer typisk under 0,2 % , men dens kornforfinende effekt er betydelig. Det danner fine karbider og nitrider, der fastgør korngrænser, hvilket resulterer i finere mikrostrukturer og forbedret træthedsstyrke. Vanadium-modificerede kvaliteter bruges almindeligvis i smedede krumtapaksler, plejlstænger og gearemner, hvor udmattelseslevetiden er altafgørende.

Mangan (Mn)

Mangan findes i stort set alle stål, typisk mellem 0,3 % og 1,6 % . Det virker som et deoxidationsmiddel, kombinerer med svovl for at forhindre varm korthed og øger styrke og hærdelighed. Højere manganstål - såsom Hadfield-stål med omkring 12-14 % Mn - udviser enestående hærdningsadfærd, hvilket gør dem velegnede til slagfaste applikationer som mineudstyr og jernbaneoverskæringer.

Silicium (Si)

Silicium er primært et deoxidationsmiddel, men forbedrer også styrke og hårdhed. I fjederstål og elstål kan siliciumindholdet være så højt som 4,5 % , hvor det reducerer magnetiske tab betydeligt og forbedrer den elektriske resistivitet. I strukturelle legerede stål styres siliciumindholdet normalt mellem 0,15 % og 0,35 %.

Wolfram (W) og Cobalt (Co)

Wolfram danner stabile karbider, der opretholder hårdhed ved forhøjede temperaturer - op til 600°C og derover — hvilket gør det vigtigt i højhastighedsværktøjsstål som M2 og T1. Kobolt øger den varme hårdhed yderligere og bruges sammen med wolfram i førsteklasses skæreværktøjsapplikationer.

Almindelige legeringsstålkvaliteter og deres sammensætninger

Tabellen nedenfor opsummerer flere udbredte legerede stålkvaliteter, deres nominelle sammensætning og deres primære anvendelsesområder, især i forhold til legeret stålsmedning:

Hvad gør legeret stålsmedning anderledes end andre former

Når legeret stål behandles gennem smedning - i modsætning til støbning, valsning eller bearbejdning fra billet - udviser den resulterende komponent en fundamentalt anderledes indre struktur. Smedning bearbejder metallet under trykkraft, enten varmt eller koldt, hvilket opnår flere kritiske metallurgiske resultater:

• Kornforfining: Smedeprocessen nedbryder grove støbte kornstrukturer til fine, ligeaksede korn. Finere korn betyder højere sejhed og bedre træthedsmodstand. I legeret stålsmedning forstærkes dette af kornraffinerende elementer som vanadium og niobium.
• Kornstrømsjustering: Når legeret stål er smedet til næsten nettoform, følger kornstrømmen delens kontur i stedet for at blive skåret over ved bearbejdning. Denne retningsbestemte kornstruktur forbedrer markant trækstyrke og udmattelseslevetid i den primære spændingsretning - en kritisk fordel i komponenter som krumtapaksler, plejlstænger og flanger.
• Eliminering af indre tomrum: Varmsmedning ved temperaturer typisk mellem 1100°C og 1250°C lukker enhver indre porøsitet eller krympningshulrum, der måtte være dannet under størkning af den originale barre, hvilket resulterer i et homogent, tæt produkt.
• Forbedret slagfasthed: Kombinationen af finkornet struktur og retningsbestemt fiberstrøm i legeret stålsmedning resulterer i Charpy V-notch slagværdier, der kan 30% til 50% højere end tilsvarende støbegods testet i tværgående retning.

For eksempel kan en AISI 4340 smedning varmebehandlet til en trækstyrke på 1000 MPa udvise en Charpy slagenergi på over 80 J ved stuetemperatur, mens en støbning af lignende sammensætning og varmebehandling måske kun opnår 50-60 J under identiske forhold. Denne forskel er ikke blot akademisk - i sikkerhedskritiske applikationer bestemmer den, om en komponent overlever en overbelastningstilstand eller knækker katastrofalt.

Smedningsprocessen for legeret stål - fra plade til færdig komponent

Fremstilling af legeret stålsmedning af høj kvalitet kræver omhyggelig kontrol af hvert trin i fremstillingsprocessen. Nedenfor er en typisk produktionssekvens for varmsmedede legerede stålkomponenter:

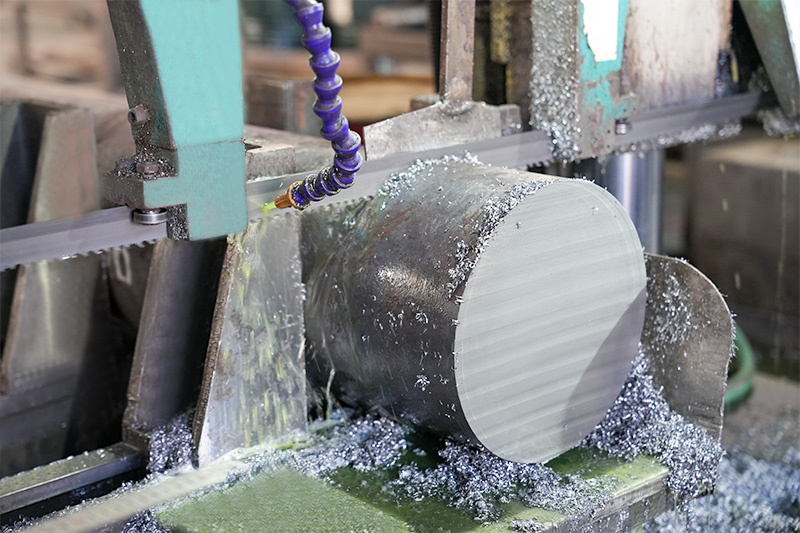

1. Råvarevalg og certificering: Legerede stålblokke eller barrer kommer fra stålproducenter med dokumenteret varmekemi, hvilket bekræfter, at alle legeringselementkoncentrationer opfylder specifikationerne. Ultralydstestning af den indgående billet er standardpraksis til kritiske applikationer.
2. Opvarmning: Billets opvarmes i gasfyrede eller elektriske ovne til den passende smedetemperatur, typisk mellem 1100°C og 1250°C for de fleste lavlegerede kvaliteter. Præcis temperaturstyring forhindrer afkulning af overfladelaget og sikrer ensartet plasticitet gennem tværsnittet.
3. Smedeoperationer: Afhængigt af geometrien og den påkrævede kornstrøm, kan emnet være smedet, trukket ud eller presset i lukkede matricer. Store smedninger af legeret stål — såsom trykbeholderflanger med en boring på over 500 mm — fremstilles almindeligvis på hydrauliske presser fra 2.000 til 10.000 tons kapacitet .
4. Kontrolleret køling: Efter smedning forhindrer kontrolleret afkøling - enten i luft, i en ovn eller under isolerende tæpper - dannelsen af hård martensit, der kan knække komponenten eller indføre restspændinger, der er uegnede til efterfølgende varmebehandling.
5. Varmebehandling: De fleste smedninger af legeret stål gennemgår austenitisering, bratkøling og anløbning (QT) for at opnå den endelige mekaniske egenskabsspecifikation. Austenitiseringstemperaturen, bratkølingsmediet (vand, olie eller polymer) og tempereringstemperaturen og -tiden er alle kritiske variabler. For eksempel er AISI 4140 smedegods bestemt til olielandrørsgods (OCTG) applikationer typisk hærdet mellem 540°C og 650°C for at opnå den nødvendige balance mellem styrke og sejhed.
6. Ikke-destruktiv test (NDT): Endelige smedegods udsættes for ultralydstestning (UT), magnetisk partikelinspektion (MPI) eller dye penetrant inspektion (DPI) for at verificere intern og overfladeintegritet før levering.
7. Mekanisk test og certificering: Testringe eller forlængelser, der er smedet integreret med komponenten, er bearbejdet til træk-, hårdheds- og slagtestning. Resultater dokumenteres på en materialetestrapport (MTR), der ledsager smedningen til kunden.

Industrier, der er stærkt afhængige af legeret stålsmedning

Efterspørgslen efter smedegods i legeret stål er drevet af industrier, hvor strukturel integritet ikke er til forhandling, og hvor fejl har alvorlige konsekvenser - hvad enten de er økonomiske, miljømæssige eller med hensyn til menneskelig sikkerhed. Følgende sektorer er de vigtigste forbrugere:

Olie og gas

Brøndhovedudstyr, juletræskroppe, portventiler, flanger og undersøiske konnektorer er alle rutinemæssigt fremstillet som legeret stålsmedning. Karakterer som f.eks F22 (2,25 Cr-1 Mo) , F91 (9Cr-1Mo-V) og lavtemperaturkvaliteter som F8 og F44 er specificeret under ASTM A182 for flanger og fittings, der arbejder under højt tryk og forhøjede eller underomgivende temperaturer. Kombinationen af ​​legeringskemi og smedeproces sikrer, at disse komponenter modstår brøndhovedtryk, der overstiger 15.000 psi, og modstår hydrogen-induceret revnedannelse (HIC) i sure servicemiljøer.

Luftfart og forsvar

Landingsstelskomponenter, strukturelle flyskrogdele, motoraksler og våbensystemdele er produceret som legeret stålsmedning af kvaliteter, herunder AISI 4340, 300M (en modificeret 4340 med vanadium- og siliciumtilsætninger) og maraldrende stål. De ultimative trækstyrkekrav til disse applikationer overstiger rutinemæssigt 1.700 MPa , med strenge minimumskrav for brudsejhed. Smedeprocessen er væsentlig her, fordi ingen støbeproces pålideligt kan opnå den nødvendige kombination af styrke og sejhed på disse niveauer.

Strømproduktion

Dampturbinerotorer, generatoraksler, trykbeholderskaller og turbineskiver i både konventionelle termiske og atomkraftværker er blandt de største og mest krævende smedninger af legeret stål. En enkelt stor turbinerotor smedning kan veje over 100 tons og kræver ugers kontrolleret afkøling og varmebehandling efter smedning. Materialer som CrMoV-stål (f.eks. 1Cr-1Mo-0.25V) og nikkel-chrom-molybdæn-vanadium (NiCrMoV) kvaliteter er specificeret for deres langsigtede krybemodstand ved damptemperaturer op til 565°C og deres modstandsdygtighed over for hærdeskørhed.

Automotive og tung transport

Bilsektoren bruger i vid udstrækning legeret stålsmedning til drivaggregatets komponenter - krumtapaksler, plejlstænger, knastaksler, transmissionsgear og styreknogler. Medium-carbon legeringskvaliteter som f.eks AISI 4140, 4340 og 8620 er de mest almindelige valg. Moderne mikrolegerede smedningsstål (indeholdende små tilsætninger af niobium, vanadium eller titanium) har vundet trækkraft, fordi de opnår tilstrækkelig styrke gennem kontrolleret termomekanisk bearbejdning uden at kræve en separat bratkølings-og-temperering, hvilket reducerer fremstillingsomkostninger og energiforbrug.

Udstyr til minedrift og anlæg

Drivaksler, bulldozer-skinneled, hydrauliske cylinderender og skovlstifter til mineskovle og gravemaskiner fremstilles rutinemæssigt som store smedninger af legeret stål. Disse komponenter oplever høj cyklisk belastning kombineret med slibende slid og lejlighedsvise stødbelastninger. Kvaliteter, der tilbyder høj overfladehårdhed efter varmebehandling - typisk Brinell hårdhedsværdier på 300 til 400 HB — foretrækkes for slidstyrke, mens tilstrækkelig kernesejhed opretholdes for at modstå brud under stød.

Standarder og specifikationer for smedning af legeret stål

Internationale standarder definerer både de kemiske sammensætningsgrænser og de mekaniske egenskabskrav for legeret stålsmedning, der anvendes i regulerede industrier. Købere og ingeniører skal forstå, hvilken standard der gælder for deres anvendelse, før de specificerer et materiale. De mest udbredte standarder omfatter:

• ASTM A182: Standardspecifikation for smedede eller valsede legerings- og rustfri stålrørflanger, smedede fittings og ventiler til højtemperaturservice. Dækker kvaliteterne F5, F9, F11, F22, F91 og mange andre med deres CrMo-betegnelser.
• ASTM A336: Dækker stålsmedninger til tryk- og højtemperaturdele, der anvendes til beholdere, ventiler og fittings til elproduktion og kemisk behandling.
• ASTM A508: Afkølet og hærdet vakuumbehandlet smedning af kulstof og legeret stål til trykbeholdere - meget brugt i nukleare trykbeholdere.
• EN 10250: Europæisk standard for smedning af åbent stål til generelle tekniske formål, med dele, der dækker ulegeret stål, legeret specialstål og rustfrit stål.
• ISO 9606 og AS 1085: Regionale standarder for smedning af legeret stål på specifikke nationale markeder.
• NACE MR0175 / ISO 15156: Ikke en smedningsstandard i sig selv, men specificerer krav til legerede stålkomponenter, der anvendes i hydrogensulfid (H₂S)-holdige miljøer - herunder hårdhedsgrænser, der er kritiske for smedning i olie- og gassur-service.

For mange kritiske applikationer er det ikke tilstrækkeligt at specificere standarden alene. Supplerende krav — som f.eks Supplement S1 (Charpy-test ved lav temperatur) , ultralydsundersøgelse i henhold til ASTM A388 eller PWHT-simuleringstest — føjes til indkøbsordren for at adressere applikationsspecifikke risici, som basisstandarden ikke fuldt ud dækker.

Mekaniske egenskaber: Hvordan legeret stålsmedning sammenlignes

De mekaniske egenskaber, der kan opnås med legeret stålsmedning, spænder over et meget bredt område afhængigt af kvalitet, varmebehandlingstilstand og sektionsstørrelse. Følgende tabel giver repræsentative egenskabsdata for almindeligt smedede legerede stålkvaliteter i bratkølet og hærdet tilstand:

Et vigtigt koncept for brugere af legeret stålsmedning er sektionsstørrelseseffekt . Efterhånden som smedningstværsnittet øges, afkøles kernen af ​​komponenten langsommere under bratkøling, hvilket resulterer i lavere hårdheds- og styrkeværdier sammenlignet med overfladen. Dette er kendetegnet ved hærdbarhed - typisk målt ved Jominy slutslukningstesten. Kvaliteter med højere hærdbarhed (såsom AISI 4340 versus AISI 4140) bevarer hårdheden mere konsistent på tværs af større sektioner, hvorfor 4340 er det foretrukne valg til tunge smedninger som aksler med stor diameter og tykke skiver.

Varmebehandlingsmuligheder for legeret stålsmedning

Varmebehandling er, hvor legeringskemien i stålet oversættes til smedningens endelige mekaniske egenskaber. Forskellige behandlingsruter producerer drastisk forskellige egenskabsprofiler fra den samme legeret stålkvalitet:

Normalisering

Opvarmning til 870°C–950°C og luftkøling forfiner kornstrukturen og fjerner indre spændinger fra smedeprocessen. Normaliseret legeret stålsmedning har moderat styrke og rimelig sejhed, men bruges generelt ikke i krævende strukturelle applikationer, hvor bratkølede og hærdede egenskaber er påkrævet.

Sluk og temperament (QT)

Den mest almindelige varmebehandling til konstruktionslegerede stålsmedninger. Austenitiserende (typisk 840°C–880°C for de fleste CrMo-kvaliteter), hurtig bratkøling i olie eller vand for at danne martensit, efterfulgt af anløbning ved en kontrolleret temperatur for at nedbryde skør martensit til en mere sejt tempereret martensitstruktur. Tempereringstemperaturen er det primære håndtag til at justere styrke-sejhedsbalancen - højere tempereringstemperaturer reducerer styrken, men øger sejheden og duktiliteten.

Udglødning

Fuld udglødning (opvarmning over Ac3 og ovnafkøling) giver den blødeste, mest bearbejdelige tilstand - nyttig til smedegods, der kræver omfattende efterfølgende bearbejdning før den endelige varmebehandling. Spheroidize annealing, der bruges til højkulstoflegerede stål som 52100, omdanner carbider til sfæriske partikler, hvilket maksimerer bearbejdelighed og dimensionsstabilitet før hærdning.

Karburering og kassehærdning

For gear, knastaksler og lejeløb smedet af kulstoffattige kvaliteter som AISI 8620 introducerer karburering (gas eller vakuum) kulstof til overfladelaget til en dybde på typisk 0,8 mm til 2,0 mm , efterfulgt af bratkøling og anløbning ved lav temperatur. Resultatet er en hård overflade (60-63 HRC) med en sej, udmattelsesbestandig kerne - en kombination, der er essentiel til kontaktstress-dominerede applikationer.

Post-Weld Heat Treatment (PWHT)

Smedning af legeret stål, der svejses ind i fabrikerede samlinger - især i trykbeholdere og rørapplikationer - kræver typisk PWHT for at afspænde den svejsevarmepåvirkede zone og genoprette sejheden. For CrMo-kvaliteter er PWHT-temperaturer specificeret præcist i koder som ASME Sektion VIII, typisk i intervallet af 650°C til 760°C , holdt i et minimumstid afhængigt af snittykkelsen.

Legeret stål vs. kulstofstål vs. rustfrit stål — tydeliggørelse af forskellene

At forstå, hvilken stållegering der specificeres, kræver klarhed om grænserne mellem forskellige stålkategorier, som ofte forveksles i praksis:

Valget mellem disse kategorier for en smedet komponent er grundlæggende et ingeniørøkonomisk problem. I de fleste tilfælde tilbyder lavlegeret legeret stålsmedning den bedste balance mellem omkostninger, mekanisk ydeevne og bearbejdelighed. Smedematerialer i rustfrit stål vælges kun, når korrosionskravet eller hygiejnekravet reelt retfærdiggør den betydelige omkostningspræmie — typisk 3× til 6× materialeprisen sammenlignet med en lavlegeret kvalitet af sammenlignelig styrke.

Kvalitetskontrol og inspektion af legeret stål smedegods

Kvalitetssikringsprocessen for legeret stålsmedning i sikkerhedskritiske applikationer er omfattende og flerlagsmæssigt. Et robust inspektionsprogram dækker typisk følgende områder:

• Gennemgang af varmeanalyse: Stålproducentens øseanalyse og produktanalyse er verificeret i forhold til den gældende standards sammensætningsgrænser. Kritiske elementer såsom fosfor og svovl bibeholdes nedenfor 0,025 % og 0,015 % henholdsvis til højkvalitets smedegods, da disse elementer adskiller sig til korngrænser og reducerer sejhed.
• Dimensionel inspektion: Smedegods kontrolleres i forhold til tegningen på definerede stadier - som smedede dimensioner, råbearbejdede dimensioner og endelige bearbejdede dimensioner - ved hjælp af kalibrerede måleværktøjer, CMM-udstyr eller 3D-scanning for komplekse geometrier.
• Hårdhedstest: Brinell eller Rockwell hårdhed måles på smedningen på flere steder efter varmebehandling for at verificere ensartet respons og bekræfte, at egenskabsbåndet er opnået. For store smedegods kan hårdhedsundersøgelser på tværs af tværsnittet være påkrævet.
• Ultralydstest (UT): Straight-beam og angle-beam UT bruges til at detektere indvendige indeslutninger, overlapninger, sømme eller revner, der ikke er synlige fra overfladen. For kritiske komponenter kræves 100 % volumetrisk dækning, med afvisningskriterier så stramme som tilsvarende fladbundshulstørrelser (FBH) på 3 mm eller mindre .
• Magnetisk partikelinspektion (MPI): Anvendes til at detektere overflade- og overfladenære diskontinuiteter. MPI er særligt effektiv på legeret stål på grund af dets ferromagnetiske natur, hvilket giver en meget følsom metode til at identificere smedning, slukningsrevner og overfladesømme.
• Destruktiv test fra testblokke: Trækprøver, Charpy-slagprøver og brudsejhedsprøver (hvor det kræves af specifikationen) er bearbejdet fra dedikerede testkuponer, der har oplevet den samme termiske historie som produktionssmedningen. Testresultater dokumenteres i materialetestrapporten (MTR), som udgør sporbarhedsregistret for smedningen.

Tredjepartsinspektion foretaget af en anerkendt inspektionsmyndighed - såsom DNV, Bureau Veritas, Lloyd's Register eller TÜV - er standardpraksis for legeret stålsmedning bestemt til nuklear, offshore eller andre regulerede anvendelser, hvilket giver en uafhængig verifikation af, at producentens processer og testresultater opfylder de angivne krav.

Nye tendenser inden for legeret stål og smedeteknologi

Området for legeret stål og legeret stålsmedning er ikke statisk. Adskillige væsentlige udviklinger omformer landskabet for materialevalg, produktionsmetoder og anvendelsesgrænser:

Mikrolegeret (HSLA) smedningsstål

Højstyrke lavlegerede (HSLA) stål opnår en styrke, der kan sammenlignes med bratkølede og hærdede kvaliteter gennem kontrolleret termomekanisk behandling og mikrotilsætninger af niobium ( 0,03 %–0,05 % Nb ), vanadium og titanium. Inden for bilsmedning har dette gjort det muligt at eliminere sluknings- og tempereringstrinnet for forbindelsesstænger og krumtapaksler, hvilket reducerer energiforbruget, cyklustiden og forvrængning. Udfældningshærdning under kontrolleret afkøling giver flydegrænser på 600-900 MPa uden et separat varmebehandlingstrin.

Avanceret højstyrkestål til vindenergi

Offshore vindmøllers hovedaksler og planetbærerhuse repræsenterer en voksende efterspørgselssektor for store smedninger af legeret stål. Disse komponenter kræver høj sejhed ved temperaturer ned til -40°C kombineret med lang udmattelseslevetid under variabel amplitudebelastning. Dedikerede kvaliteter med optimeret CrNiMo-kemi og kontrolleret svovlformbehandling (tilsætning af sjældne jordarter eller calcium) er blevet udviklet specifikt for at imødekomme 20 års designlevetid kravene til disse applikationer.

Simuleringsdrevet smedningsprocesdesign

Finite element analyse-software (FEA) såsom DEFORM, Simufact og QForm bruges nu rutinemæssigt til at simulere metalflow, matricefyldning, spændingsfordeling og temperaturudvikling under smedning af legerede stålkomponenter. Dette gør det muligt for procesingeniører at optimere matricegeometri, smedningssekvens og reduktionsforhold før det første fysiske forsøg, hvilket reducerer skrothastigheder og forkorter udviklingstidslinjer for komplekse legeret stålsmedninger. Koblede mikrostrukturmodeller kan også forudsige kornstørrelsesudvikling og fasetransformationsadfærd under smedning og efterfølgende varmebehandling.

Brintopbevaring og brændselscelleapplikationer

Væksten i brintøkonomien driver efterspørgslen efter smedninger af legeret stål, der kan modstå brintskørhed - en særlig udfordrende nedbrydningsmekanisme, hvor atomart brint diffunderer ind i stålgitteret og reducerer duktilitet og brudsejhed. Kvaliteter med reduceret kulstofindhold, kontrolleret kornstørrelse og hærdet martensit eller bainitiske mikrostrukturer specificeres for brinttrykbeholdere og rørledningskomponenter, hvor brudmekaniske vurderingsmetoder anvendes til at fastsætte sikre driftsspændingsgrænser.

Valg af den rigtige legeringsstålkvalitet til en smedet komponent

At vælge den korrekte legeret stålkvalitet til en specifik smedning kræver afbalancering af flere konkurrerende krav. Følgende tjekliste giver en struktureret tilgang til karaktervalg:

• Definer kravene til mekaniske egenskaber: Minimum trækstyrke, flydespænding, forlængelse og slagenergi ved designtemperaturen. Disse værdier, kombineret med passende sikkerhedsfaktorer, bestemmer det nødvendige styrkeniveau.
• Bestem sektionsstørrelsen: Som nævnt kræver større sektioner højere hærdningsgrader for at opnå gennemhærdning. For sektioner over 100 mm i diameter eller tykkelse foretrækkes kvaliteter med nikkel- og molybdæntilsætninger - såsom 4340 eller EN24 - generelt frem for simplere CrMo-kvaliteter som 4140.
• Evaluer driftsmiljøet: Er korrosion, oxidation eller brinteksponering en faktor? Højtemperaturservice over 400°C kræver generelt CrMo- eller CrMoV-kvaliteter. Korrosive miljøer kan kræve en overfladebehandling, beklædning eller et skift til rustfrit stål, hvis korrosionsgodtgørelsen er uoverkommelig.
• Overvej svejsbarhed og fremstillingsbegrænsninger: Højere kulstofækvivalenter (CE)-værdier øger risikoen for svejserevner. Hvis smedningen skal svejses, skal du vælge en kvalitet med CE nedenfor 0.45 hvor det er muligt, eller planlæg for passende forvarmning, interpass temperaturkontrol og PWHT.
• Tjek tilgængelighed og pris: Premium kvaliteter som 4340 og EN24 er let tilgængelige globalt, hvorimod mere specialiserede kvaliteter kan have længere leveringstider og højere præmier. Bekræft tilgængelighed fra den tilsigtede leverandør i den påkrævede størrelse, før du specificerer.
• Bekræft overholdelse af den gældende kode eller standard: Mange industrier tillader ikke vilkårlig karaktervalg - den gældende designkode (ASME, EN, DNV, MIL-SPEC) kan begrænse de tilladte kvaliteter. Kontroller altid, at den valgte legeret stålkvalitet er opført eller godkendt under den gældende standard for applikationen.

Når disse faktorer systematisk evalueres, bliver valget af et passende legeret stål til legeret stålsmedning en veldefineret ingeniørbeslutning snarere end et gæt. Investeringen i korrekt materialevalg på designstadiet giver konsekvent lavere samlede livscyklusomkostninger, reduceret fejlrisiko og mere forudsigelig serviceydelse end at korrigere et dårligt materialevalg bagefter.
