Hvilken type legering er stål? Det direkte svar
Stål er grundlæggende en jern-kulstof legering , hveller kulstofindholdet varierer fra 0,02 % til 2,14 vægtprocent. Det smalle bånd af kulstof forvandler ellers sprødt råjern til et materiale, der er i stand til at spænde over broer, huse turbiner og danne rygraden i moderne infrastruktur. Ud over denne grundlæggende jern-kulstof kombination, Legeret stål introducerer yderligere legeringselementer - såsom mangan, krom, nikkel, molybdæn, vanadium og silicium - for at konstruere specifikke mekaniske, termiske og kemiske egenskaber, som almindeligt kulstofstål simpelthen ikke kan opnå.
Udtrykket "legeret stål" er både præcist og bredt. I den strengeste metallurgiske forstand er alt stål en legering, fordi det indeholder mindst to elementer. Men i industriel praksis refererer "legeret stål" specifikt til stål, hvor bevidst tilføjelse af et eller flere legeringselementer skubber ydeevnen ud over standard kulstofstålkvaliteter. Når dette materiale formes ved hjælp af trykkraft, mens det er varmt eller koldt, er resultatet Legeret stål forgings — komponenter værdsat for deres retningsbestemte kornflow, overlegne sejhed og træthedsmodstand på tværs af krævende servicemiljøer.
Hvordan stål klassificeres som en legering
Metallurger klassificerer legeringer baseret på deres uædle metal og arten af de yderligere elementer. Stål ligger inden for den bredere familie af jernholdige legeringer — legeringer, hvor jern er det dominerende element. Inden for jernholdige legeringer tegner kulstofindholdet den første store skillelinje:
Inden for stålfamilien opretholder American Iron and Steel Institute (AISI) og Society of Automotive Engineers (SAE) et bredt vedtaget betegnelsessystem. Kulstofstål har lave koncentrationer af legeringselementer, hvorimod legeret stål bevidst overskrider følgende tærskelkoncentrationer (som defineret af AISI) for ethvert enkelt element: 1,65 % mangan, 0,60 % silicium eller 0,60 % kobber eller inkludere specificerede minimumsmængder af aluminium, chrom, cobalt, niobium, molybdæn, nikkel, titanium, wolfram, vanadium eller zirconium.
Denne klassificering har enorm betydning for indkøb, svejseprocedurekvalificering, varmebehandlingsplanlægning og produktion af Smedning af legeret stål . Et smedeværksted, der køber 4340 legeret stål (en nikkel-chrom-molybdæn-kvalitet) skal behandle det meget anderledes end et almindeligt 1045 kulstofstål med hensyn til forvarmningstemperaturer, bratkølingsmedier og hærdningscyklusser.
| Stål Category | Kulstofindhold | Nøglelegeringselementer | Typiske applikationer |
|---|---|---|---|
| Low-Kulstof stål | 0,02 %-0,30 % | Mn, Si (mindre) | Plader, tråd, konstruktionsbjælker |
| Mellemkulstofstål | 0,30 %-0,60 % | Mn, Si | Aksler, tandhjul, jernbanehjul |
| Højkulstofstål | 0,60 %-2,14 % | Mn, Si | Fjedre, skæreværktøj, pianotråd |
| Lavlegeret stål | 0,10 %-0,50 % | Cr, Ni, Mo, V (<5 % i alt) | Trykbeholdere, rørledninger, smedning af legeret stål |
| Højlegeret stål (f.eks. rustfrit) | Varierer | Cr (>10,5%), Ni, Mo | Fødevareudstyr, medicinsk udstyr, marine |
Hvad hvert legeringselement faktisk gør ved stål
At forstå, hvorfor stål er formuleret, som det er, kræver, at man ved, hvad hvert element bidrager med. Denne viden er især relevant for Smedning af legeret stål , hvor den endelige mikrostruktur afhænger af legeringskemien, der interagerer med smedetemperaturen, reduktionsforholdet og efterfølgende varmebehandling.
Carbon
Det mest indflydelsesrige element. Hver 0,10 % stigning i kulstof øger trækstyrken med ca. 65-70 MPa, samtidig med at duktiliteten reduceres. Kulstof danner jerncarbid (Fe3C, cementit), som hærder matrixen. På højere niveauer falder svejsbarheden og slagstyrken kraftigt.
Mangan
Til stede i stort set alle kommercielle stål ved 0,30%-1,80%. Mangan afsvovler smelten og forhindrer varm-korthed. Det øger også hærdbarheden - den dybde, hvortil stål kan hærdes - hvilket gør det uundværligt i strukturelle legeringsstålkvaliteter og tunge smedegods.
Chrom
Tilføjet fra 0,50 % og opefter for hærdning og slidstyrke. Ved niveauer over 10,5% danner krom et selvhelbredende passivt oxidlag, der definerer rustfrit stål. I værktøjsstål og matricestål giver chromkarbider enestående slidstyrke. Fælles i 52100 lejestål og H13 værktøjsstål.
Nikkel
Nikkel styrker ferrit uden at reducere sejheden, en sjælden kombination. Det er særligt effektivt ved minusgrader, hvorfor nikkellegeret stål (f.eks. 9% Ni-stål) bruges til lagring af flydende gas ved -196°C. I Legeret stål forgings til luft- og rumlandingsudstyr eller forsvarsanvendelser er nikkelindhold på 1,8%-4,0% almindeligt (som i 4340 og 300M).
Molybdæn
Selv små tilføjelser (0,15%-0,30%) forbedrer hærdeevnen dramatisk og forhindrer temperamentskørhed - tabet af sejhed, der opstår, når visse legerede stål fastholdes eller langsomt afkøles gennem 250°C-400°C. Molybdæn forbedrer også styrke ved forhøjede temperaturer, hvilket gør det essentielt i krybebestandigt stål til elproduktionsudstyr.
Vanadium
En kornforfiner. Vanadiumcarbider og nitrider fastholder austenitkorngrænser under varmbearbejdning og varmebehandling, hvilket holder mikrostrukturen fin. Fin kornstørrelse forbedrer både styrke og sejhed på samme tid - en afvejning, som ellers er svær at opnå. Vanadium bruges i mikrolegeret stål, smedede krumtapaksler og højhastighedsværktøjsstål.
Silicium
Et deoxidationsmiddel under stålfremstilling styrker silicium også ferrit. Ved 1%-2% niveauer er det det primære legeringselement i fjederstål (f.eks. 9260) og elektriske stål, hvor det reducerer kernetab ved at øge den elektriske resistivitet. Silicium hæver elasticitetsgrænsen, hvilket er grunden til, at skruefjedre er silicium-manganlegeret stål frem for almindelige kulstofkvaliteter.
Bor
Ekstraordinært potent ved små tilføjelser. Så lidt som 0,0005%-0,003% bor øger hærdbarheden dramatisk uden at påvirke andre mekaniske egenskaber. Borbehandlet stål ("B"-suffikset i AISI-betegnelser, f.eks. 10B30) tillader reduktion af dyrere elementer som nikkel og molybdæn, hvilket reducerer omkostningerne uden at ofre gennemhærdningsevnen.
Smedning af legeret stål: Hvorfor smedning er den rigtige proces for legeret stål
Ikke alle stålkomponenter er skabt lige, selv når de er lavet af identisk kemi. Fremstillingsruten - støbning, bearbejdning fra stang eller smedning - bestemmer delens indre struktur og derfor dens ydeevne under belastning. Smedning af legeret stål levere et sæt strukturelle fordele, som ingen anden proces fuldt ud kan replikere.
Kornflow og retningsbestemt styrke
Når et legeret stålemne er smedet, justerer den plastiske deformation metallets kornstruktur langs delens konturer. Dette kaldes fiber flow eller kornstrøm. I en smedet krumtapaksel, for eksempel, smyger kornlinjerne sig kontinuerligt rundt om hvert kast og tappen, efter komponentens form. En bearbejdet krumtapaksel skåret fra stangmateriale overskærer disse kornlinjer og efterlader endekornet udsat ved spændingskoncentrationspunkter. Resultatet: Smedede krumtapaksler overlever rutinemæssigt bearbejdede ækvivalenter under ækvivalent udmattelsesbelastning med en faktor på 2-3× i offentliggjorte sammenligninger af udmattelsestest (ASM Handbook, bind 14A, Metalworking: Bulk Forming).
Porøsitetseliminering og tæthedsensartethed
Støbt stål indeholder iboende krympeporøsitet, gasporer og dendritisk adskillelse - som alle skaber lokale svage punkter. Trykkræfterne i smedningen kollapser og svejser disse hulrum til. En barre af 4340 legeret stål, der starter med målbar porøsitet, producerer en smedning med næsten nul påviselige hulrum ved ultralydsinspektion i henhold til ASTM A388-standarder. Dette har afgørende betydning i trykholdige komponenter som ventilhuse, hvor interne lækageveje gennem porøsitet ville være uacceptable.
Overlegne mekaniske egenskaber
En direkte sammenligning fortæller historien klart:
| Ejendom | 4340 legeret stålsmedning (Q&T) | 4340 støbt stål (Q&T) |
|---|---|---|
| Ultimativ trækstyrke | 1.034–1.172 MPa | 930–1.000 MPa |
| Udbyttestyrke | 862–1.000 MPa | 760-860 MPa |
| Charpy Impact (CVN) | 54–81 J ved -40°C | 27-41 J ved -40°C |
| Træthedsgrænse (R = -1) | ~586 MPa | ~448 MPa |
| Reduktion i areal (%) | 58-65 % | 35-45 % |
Almindelige kvaliteter, der anvendes i legeret stålsmedning
- 4130 (Chromoly): 0,28–0,33 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo. Anvendes i flykonstruktioner, rullebure og cykelstel. God svejsbarhed for et legeret stål.
- 4140: 0,38–0,43 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo. Det mest udbredte lavlegerede stål globalt. Smedegods omfatter oliefeltborekraver, tandhjul, matricer og fastgørelseselementer.
- 4340: 0,38–0,43 % C, 1,65–2,00 % Ni, 0,70–0,90 % Cr, 0,20–0,30 % Mo. Et af de mest egnede strukturelle legeringsstål. Anvendes til flylandingsstel, store krumtapaksler og ammunitionskomponenter, der kræver meget høj styrke med tilstrækkelig sejhed.
- 8620: 0,18–0,23 % C, 0,40–0,70 % Ni, 0,40–0,60 % Cr, 0,15–0,25 % Mo. Et kassehærdende stål. Smedegods bliver efterfølgende karburiseret eller carbonitreret for at producere en hård, slidbestandig overflade over en sej kerne. Standard for ring- og tandhjul.
- 52100: 0,93–1,05 % C, 1,35–1,60 % Cr. Kromlejestål med højt kulstofindhold. Anvendes næsten udelukkende i rullelejer, hvor der kræves en overfladehårdhed på 60–64 HRC efter hærdning.
- 300M: En modificeret 4340 med ekstra silicium (1,45-1,80%) og vanadium. Trækstyrker over 1.930 MPa er opnåelige. Anvendes i kritiske rumfartslegeringer af legeret stål, hvor både vægt og styrke er i højsædet.
Vigtigste typer af legeret stål og deres industrielle roller
Den bredere kategori af legeret stål omfatter flere forskellige underfamilier, der hver især er konstrueret til et specifikt sæt af ydeevnekrav. Disse er ikke kun markedsføringsetiketter - hver type har en særskilt kemifilosofi og varmebehandles forskelligt.
Højstyrke lavlegeret stål (HSLA)
HSLA-stål indeholder mindre end 0,35% kulstof og små tilsætninger af niob, vanadium, titanium eller kobber - typisk samlet under 2%. På trods af den beskedne kemi opnås udbyttegrænser på 350-700 MPa gennem kornforfining og udfældningshærdning frem for gennemhærdning. HSLA-kvaliteter som A572 Grade 50, A36 og API 5L X70 bruges i konstruktionsstål til bygninger, broer og rørledninger. Deres svejsbarhed og lavere omkostninger sammenlignet med traditionelle legerede stål gjorde dem dominerende i byggeriet siden 1960'erne. World Steel Association (worldsteel.org) anslår, at HSLA-stål repræsenterer omkring 12% af alt stål, der produceres globalt.
Rustfrit stål
Defineret ved et minimum af 10,5% krom , rustfrit stål er den højest profilerede højlegerede stålfamilie. Chrom reagerer med atmosfærisk oxygen og danner en nanometertyk Cr2O3-film, der passiverer overfladen og forhindrer yderligere oxidation. De vigtigste kvaliteter - 304, 316, 410, 17-4 PH - adskiller sig i nikkelindhold, molybdæntilsætning og kulstofniveau. Austenitiske kvaliteter (300-serien) er ikke-magnetiske og tilbyder fremragende korrosionsbestandighed; martensitiske kvaliteter (400-serien) er hærdelige og bruges til bestik, kirurgiske instrumenter og legeret stålsmedning, der kræver både hårdhed og korrosionsbestandighed.
Værktøjsstål
Værktøjsstål er legeret stål, der er konstrueret til at skære, forme eller danne andre materialer. De opnår en hårdhed på 55-68 HRC gennem højt kulstofindhold (0,60%-2,30%) og legeringselementer, der danner hårde karbider. AISI-klassifikationen opdeler værktøjsstål i grupper: W (vandhærdende), O (oliehærdning), D (støbestål), H (hot-work), M (molybdæn høj hastighed) og T (wolfram høj hastighed). H13, et 5% krom-varmbearbejdet værktøjsstål, er standardmatricematerialet til aluminiumstrykstøbning og varmsmedning. M2 og M4 højhastighedsstål indeholder wolfram, molybdæn, krom og vanadium for at bevare hårdheden ved skæretemperaturer over 600°C.
Maraging Steel
En usædvanlig underfamilie: maraldrende stål har meget lavt kulstofindhold (under 0,03%), men indeholder 17%-19% nikkel, plus kobolt, molybdæn og titanium. De styrkes ikke gennem carbonmartensit, men gennem udfældning af intermetalliske forbindelser under ældning ved omkring 480°C. Resultatet er trækstyrker på 1.400-2.400 MPa med brudsejhed langt højere end kulstofstål med tilsvarende styrke. Anvendelser omfatter raketmotorhuse, ultra-højstyrke flysmedninger og præcisionsværktøj til kompositfremstilling til luftfart.
Leje stål
Lejestål, primært 52100 og M50, kræver ekstrem renhed - målt i ppm ilt og svovl - fordi ikke-metalliske indeslutninger fungerer som udmattelsesrevner i forbindelse med rullekontakt. Vacuum arc remelting (VAR) eller omsmeltning af elektroslag (ESR) er standardproduktionsmetoder. Det resulterende stål, når det er hærdet til 60–64 HRC og præcisionsslebet, giver en rullekontaktudmattelseslevetid målt i milliarder af spændingscyklusser. Lejestål repræsenterer en af de mest krævende applikationer til kvalitetskontrol af legeret stål.
Smedningsprocessen for legeret stål: Fra plade til færdig del
Producerer Smedning af legeret stål er en flertrins fremstillingsproces, der kræver tæt kontrol ved hvert trin. Stålets kemi, temperaturvinduet for bearbejdning, det anvendte udstyr og den efterfølgende anvendte varmebehandling interagerer alt sammen for at bestemme de endelige egenskaber.
Lagerforberedelse
Legeret stål ankommer til smedjen som ingots, blooms, billets eller stænger. Til kritiske rumfarts- eller energismedninger kan stålet være fremstillet via vakuumbue omsmeltning (VAR) or electroslag remelting (ESR) at reducere sulfidindeslutninger og iltindhold til ekstremt lave niveauer. Det indkommende materiale inspiceres ultralyd (iht. ASTM A388 eller tilsvarende) og skal opfylde specificerede krav til kemi og renlighed, før behandlingen påbegyndes.
Opvarmning til smedningstemperatur
Legeret stål har specifikke smedningstemperaturområder. For 4140 er smedeområdet typisk 1.177°C til 982°C (2.150°F til 1.800°F) . Opvarmningen skal være langsom og ensartet i gasfyrede eller elektriske modstandsovne for at undgå termiske gradienter, der kan knække emnet. Iblødsætningstiden sikrer, at emnet har en ensartet temperatur i hele dets tværsnit - kritisk for smedninger med stor diameter over 300 mm, hvor termisk diffusivitet begrænser, hvor hurtigt kernen opvarmes.
Smededrift
Afhængigt af delens geometri og produktionsvolumen kan smedning udføres på en hammer (gravitationsfald, pneumatisk eller modslag), en mekanisk presse, en hydraulisk presse eller et ringvalseværk. Åben smedning former barren mellem flade eller konturformede matricer, opbygger kornstrømmen trinvist - bruges til store skafter, skiver og tilpassede former. Lukket matrice (aftryksmatrice) smedning presser den varme billet ind i afstemte formhulrum og producerer næsten-net-formede dele med fremragende dimensionskonsistens og overfladefinish.
kontrolleret køling
Efter smedning skal komponenter af legeret stål afkøles på en kontrolleret måde for at undgå revner (fra termiske gradienter) og for at forhindre dannelse af hård, skør martensit. Store smedninger af legeret stål placeres ofte i isolerede kasser eller gruber, begravet i sand eller langsomt afkølet i ovne. Dette udglødnings- eller normaliseringstrin homogeniserer også mikrostrukturen og aflaster smedningsspændinger, og forbereder delen til efterfølgende varmebehandling eller bearbejdning.

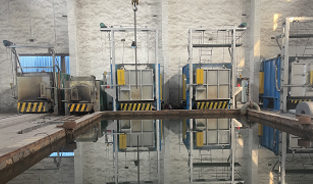

Varmebehandling: Sluk og temperament
De fleste smedninger af legeret stål beregnet til konstruktionsservice modtager en sluk-og-temperering (Q&T) varmebehandling. Smedegodset austenitiseres - opvarmes til 845°C–899°C for eksempel 4140°C - derefter hurtigt bratkøles i olie, vand eller polymer for at danne martensit. Martensitten tempereres derefter (genopvarmet til 150°C–650°C) for at genoprette duktilitet og sejhed, mens det meste af den opnåede hårdhed bibeholdes. Tempereringstemperaturen er det primære håndtag til afbalancering af styrke og sejhed: Lavere tempereringstemperaturer giver højere styrke; højere temperaturer reducerer styrken, men forbedrer slagfastheden.
Inspektion og prøvning
Færdig legeret stålsmedning gennemgår dimensionsinspektion, mekanisk prøvning (trækstyrke, hårdhed, Charpy-påvirkning) og ikke-destruktiv undersøgelse (NDE) før levering. Ultralydstestning (UT) detekterer interne defekter; magnetisk partikelinspektion (MPI) afslører overflade- og overfladerevner. For luft- og rumfartssmedninger kan yderligere krav omfatte inspektion af penetranter, kemisk analyseverifikation og gennemgang af varmebehandlingsregistre. Acceptkriterier er defineret af kundespecifikationer eller industristandarder såsom AMS, ASTM eller EN.
Industrier, der er afhængige af legeret stålsmedning
Kombinationen af overlegne mekaniske egenskaber, ensartet tæthed og designfleksibilitet gør Smedning af legeret stål den foretrukne fremstillingsmetode på tværs af stort set enhver tung industrisektor. Nedenfor er et nærmere kig på, hvor disse komponenter optræder, og hvorfor smedninger specifikt er specificeret.
Rumfart
Landingsstel, motoraksler, turbineskiver, vingefastgørelsesfittings og strukturelle beslag i fly er rutinemæssigt specificeret som legeret stålsmedning i kvaliteterne 4340, 300M eller 17-4 PH rustfrit. Kombinationen af høj specifik styrke (styrke-til-vægt-forhold) og brudsejhed er ikke til forhandling i flyvekritiske komponenter. Boeings 737-landingsstel bruger for eksempel 300M legeret stålsmedning til de vigtigste oleo-stivercylindre.
Automotive
Krumtapaksler, plejlstænger, knastaksler, styreknogler, hjulnav, transmissionsgear og CV-ledskomponenter er vigtige smedninger af legeret stål til biler. En typisk 4-cylindret motorkrumtapaksel smedet af 1045 modificeret eller 4140 stål vejer 9-14 kg og skal tåle torsionsudmattelsesbelastninger i hele køretøjets levetid. Det globale marked for smedning af biler blev vurderet til cirka 74,4 milliarder USD i 2022 (kilde: Grand View Research, 2023) og fortsætter med at vokse sideløbende med køretøjsproduktionen.
Olie og gas
Borekraver, stabilisatorer, roterende værktøjssamlinger, brøndhovedflanger og højtryksventilhuse i olie- og gassektoren er fremstillet af legeret stålsmedning, primært 4140, 4145H og 4340. American Petroleum Institute (API) specifikationer overholder API 7-1 og kravene til API 6A, som skal regulere materialets komponenter og 6A. tryk, der overstiger 138 MPa (20.000 psi) i nogle applikationer.
Strømproduktion
Dampturbinerotorer, generatoraksler og trykbeholderdyser i termiske og nukleare kraftværker er blandt de største smedninger af legeret stål. En enkelt dampturbinerotorsmedning kan veje over 100 tons og kræve måneders bearbejdning fra barre til færdigbearbejdet komponent. Kvaliteter som 26NiCrMoV14-5 (Cr-Mo-V legeret stål) bruges til forhøjede temperaturer, hvor krybemodstand ved 500°C-580°C er lige så vigtig som trækegenskaber ved stuetemperatur.
Forsvar og ammunition
Tankbaner, artilleribrækklodser, pistolløb, panserplader og missilsmedede skrog er alle afhængige af legeret stålsmedning. Militære specifikationer (MIL-SPEC) og forsvarsstandarder (DEF STAN) foreskriver kemi, mekaniske egenskaber og testkrav. Klasse 4340 bruges til tankkædehjul og drivhjul, mens H-11 værktøjsstål (5% Cr hot-work grade) bruges til pistolløb på grund af dets kombination af høj hårdhed, termisk stabilitet og modstandsdygtighed over for erosion fra drivgasser.
Legeret stål vs. kulstofstål vs. rustfrit stål: Valg af det rigtige materiale
Materialevalg til en smedet komponent involverer balancering af ydeevnekrav mod omkostninger, tilgængelighed og fremstillingsevne. Her er en direkte sammenligning af de tre mest almindelige konstruktionsstålfamilier for at hjælpe ingeniører og købere med at træffe informerede valg.
- Trækstyrke: 600–2.000 MPa afhængig af kvalitet og varmebehandling
- Fremragende hærdeevne gennem tværsnit; velegnet til store smedegods
- God til fremragende slagstyrke, især med Ni-tilsætning
- Kræver beskyttende belægning eller plettering i korrosive miljøer
- Pris: moderat til høj, afhængig af legeringsindhold
- Bedst til: rumfart, forsvar, oliefeltværktøjer, drivlinje til biler, kraftgen
- Trækstyrke: 400–900 MPa; begrænset af hærdbarhed i store sektioner
- Hærdbarheden falder hurtigt med sektionsstørrelser over ~50 mm i diameter
- God sejhed ved lav-medium kulstof; skør ved højt kulstofindhold
- Udsat for rust; kræver overfladebeskyttelse
- Omkostninger: lavest blandt konstruktionsstål
- Bedst til: almindelige maskiner, håndværktøj, ikke-kritiske strukturelle dele
- Trækstyrke: 500–1.700 MPa (udfældningshærdende kvaliteter)
- Fremragende korrosionsbestandighed, der er forbundet med legeringen; ingen belægning nødvendig
- Austenitiske kvaliteter forbliver hårde til kryogene temperaturer
- Højere råvareomkostninger (nikkel- og kromindhold)
- Sværere at bearbejde og smede end kulstof- eller lavlegeringskvaliteter
- Bedst til: fødevareforarbejdning, medicinsk, marine, kemiske plantekomponenter
Beslutningen mellem disse materielle familier afhænger normalt af kombination af krævet styrkeniveau, sektionsstørrelse, korrosionsmiljø og budget . For eksempel vil en undersøisk stigrørsklemme i et saltvandsmiljø pege mod en duplex rustfri stålsmedning, hvorimod en kraftig minedriftsborestang, der opererer i et ikke-korrosivt miljø, vil blive specificeret i 4140 legeret stålsmedning til en væsentlig lavere pris.
Varmebehandling af smedning af legeret stål: Låser op for hele ejendomssortimentet
En af de afgørende fordele ved legeret stålsmedning i forhold til konkurrerende materialer er bredden af egenskaber, der kan opnås gennem varmebehandling. Den samme smedning af 4140 legeret stål kan levere trækstyrker alt fra 620 MPa (stærkt hærdet, maksimal duktilitet) til over 1.380 MPa (minimalt hærdet, høj hårdhed) afhængigt af varmebehandlingscyklussen. Dette afsnit forklarer de primære varmebehandlingsruter og deres effekt på de endelige egenskaber.
Normalisering
Normalisering indebærer opvarmning af smedningen til 40°C-55°C over den øvre kritiske temperatur (Ac3), fastholdelse indtil fuldstændig austenitiseret, derefter luftkøling. Formålet er at forfine og homogenisere kornstrukturen efter varmbearbejdning. Normaliserede smedninger af legeret stål udviser ensartede mekaniske egenskaber i hele sektionen - vigtigt, når en stor smedning skal bearbejdes omfattende før den endelige varmebehandling. Normalisering bruges også som et forberedende trin før bratkøling og temperering eller hærdning.
Udglødning
Fuld udglødning - austenitisering efterfulgt af ovnkøling ved 10°C-30°C i timen - giver den blødeste, mest duktile tilstand i legeret stål. Hårdhedsværdier på 150-200 HB er typiske for udglødet 4140. Smedegods udglødes, når maksimal bearbejdelighed er påkrævet før afsluttende varmebehandling, eller når der er behov for mellemliggende spændingsaflastning mellem flere forarbejdningsoperationer.
Sluk og temperament (Q&T)
Den mest almindelige varmebehandling til strukturelle Smedning af legeret stål . Den austenitiserede smedning bratkøles hurtigt (i olie til de fleste legerede stål, i vand eller polymer for lavere legerede kvaliteter) for at frembringe en martensitisk mikrostruktur, hvorefter den hærdes til den nødvendige hårdhed/sejhedsbalance. Forholdet er omvendt: Højere hærdningstemperaturer reducerer hårdheden, men øger Charpy-slagsejheden. En 4340 legeret stålsmedning hærdet ved 200°C opnår trækstyrke nær 1.930 MPa med CVN-slagværdier på ~14 J; hærdet ved 600°C, falder trækstyrken til ~1.035 MPa, men CVN stiger til ~81 J (ASM Handbook, Vol. 4, Heat Treating).
Saghærdning (opkulning og carbonitrering)
Lav-carbon legeret stål såsom 8620, 9310 og 4320 er bevidst designet med et kernekulstofindhold for lavt til at blive hærdet væsentligt, men med legeringselementer, der øger hærdbarheden af den karburerede kasse. Efter smedning og bearbejdning opvarmes delen i en kulstofrig atmosfære ved 900°C–955°C for at diffundere kulstof ind i overfladen til en kontrolleret dybde (typisk 0,5–2,5 mm) og derefter bratkøles. Resultatet er en hård, slidstærk overflade (58–64 HRC) over en sej, slagfast kerne - præcis den kombination, der kræves i tandhjulstænder og knastlapper.
Afstressende
Efter bearbejdning eller svejsning kan legeret stålsmedning aflastes ved temperaturer under Ac1 (typisk 550°C–650°C for legeret stål) for at reducere resterende spændinger uden væsentligt at ændre hårdhed eller styrke. Dette trin forhindrer forvrængning under præcisionsbearbejdning, forbedrer dimensionsstabiliteten og reducerer risikoen for spændingskorrosion under drift.
Kvalitetskontrol i legeret stålsmedning: testmetoder og standarder
Kvaliteten af Smedning af legeret stål er ikke antaget - det verificeres gennem et systematisk program for test og inspektion, der begynder med indgående råmateriale og fortsætter gennem den endelige levering. Nedenfor er de vigtigste metoder, der anvendes i moderne kvalitetskontrol af smedegods.
Optisk emissionsspektrometri (OES) eller røntgenfluorescens (XRF) verificerer, at varmekemien matcher den specificerede kvalitet. Øskeanalyse og produktanalyse (fra selve smedningen) er begge påkrævet under de fleste materialespecifikationer. Kulstof, svovl og fosfor er af særlig bekymring: svovl over 0,030% nedbryder tværgående sejhed; fosfor over 0,035 % fremmer skørhed.
Rockwell (HRC), Brinell (HB) eller Vickers (HV) hårdhed måles på specificerede steder på smedningen. For gennemhærdede komponenter bekræfter en hårdhedsgennemgang fra overflade til kerne (Jominy-sluthærdningsdata) tilstrækkelig hærdbarhed. Hårdhed er den mest økonomiske indikator for trækstyrke i varmebehandlet stål.
Ifølge ASTM A370 bearbejdes trækprøver fra en forlængelse (forlængelse) af smedningen eller fra en separat smedet testring ved samme varmebehandlingstilstand. Ultimativ trækstyrke, 0,2 % prøvestyrke, forlængelse og arealreduktion er rapporteret og skal opfylde de angivne minimumsværdier.
V-notch Charpy-prøver (10 × 10 × 55 mm pr. ASTM E23) knækkes ved specificerede temperaturer for at måle stødsejhed. Til kritiske applikationer, såsom trykbeholdersmedning i henhold til ASME Sektion VIII, er slagtest ved -40°C rutine. Minimumsgennemsnitlige absorberede energikrav varierer typisk fra 27 J til 68 J afhængigt af applikationens sværhedsgrad.
Højfrekvente lydbølger (1–10 MHz) transmitteres gennem smedningen; refleksioner fra interne defekter vises som indikationer på A-scan-displayet. ASTM A388 er standardmetoden til ultralydsundersøgelse af stålsmedninger. Acceptkriterier angiver den maksimalt tilladte indikationsstørrelse og -frekvens. UT er særligt vigtigt for at detektere indvendige sømme, skøder og porøsitet, der er usynlige fra overfladen.
Anvendt på ferritisk og martensitisk legeret stål, registrerer MPI overflade- og overfladediskontinuiteter ved at påføre et magnetfelt og jernoxidpartikler. Revner, sømme og overlapninger, der skærer eller nærmer sig overfladen, vil tiltrække partiklerne og danne synlige indikationer. ASTM E709 regulerer MPI af stålsmedninger. Denne test er obligatorisk for de fleste kritiske smedninger af legeret stål til rumfart og forsvarsapplikationer.
Globalt marked og fremtidige tendenser inden for legeret stål og smedegods
Markederne for legeret stål og smedning er store, globale og udvikler sig som reaktion på elektrificering, bæredygtighedspres og nye industrielle krav.
Global råstålproduktion nået 1.888 millioner tons i 2022 (kilde: World Steel Association, worldsteel.org). Heraf er en betydelig og voksende andel legerings- og specialkvaliteter. Det globale marked for smedede komponenter blev vurderet til ca USD 91,4 milliarder i 2022 , med fremskrivninger til at overstige USD 130 milliarder i 2030 (Grand View Research, 2023), primært drevet af vækst i bilindustrien, rumfartssektoren og vedvarende energisektorer.
Flere tendenser omformer efterspørgslen efter Smedning af legeret stål :
- Elektriske køretøjer (EV'er): Selvom EV-drivlinjer eliminerer motorens krumtapaksel, introducerer de nye smedede komponenter: motoraksler, reduktionsgear, batterihusrammer og affjedringsknogler til tungere batteriladede platforme. Smedeindholdet pr. EV er sammenligneligt med eller kan overstige indholdet i køretøjer med forbrændingsmotorer, blot i forskellige komponenter.
- Vedvarende energi: Offshore vindmøller kræver store smedninger af legeret stål til hovedaksler, planetbærere, tandhjul og tårnflanger. En enkelt 15 MW havvindmølle kan indeholde over 50 tons smedet legeret stål i dens drivlinje og strukturelle forbindelser.
- Brintøkonomi: Højtryks-brintopbevaring og -distribution kræver meget rene, lav-brint-skørhed-modtagelige legeret stålsmedninger. Der udvikles nye kvaliteter med modstandsdygtighed over for brint-induceret revnedannelse ved tryk over 700 bar.
- Avanceret fremstilling: Simuleringssoftware (FEA til smedning af procesmodellering, DEFORM, Simufact) gør det muligt for smedeingeniører at optimere formdesign og procesparametre virtuelt, hvilket reducerer trial-and-error og forbedrer materialeudnyttelsen. Kornflow og mikrostruktur forudsigelse er nu rutine i premium smedebutikker.
- Additive Manufacturing Hybrid-tilgange: Nogle smedeværksteder udforsker hybridruter, hvor smedede præforme i næsten netform færdiggøres ved direkte energiaflejring (DED) for at tilføje tyndvæggede funktioner, hvilket reducerer bearbejdningsspild på komplekse legeret stålkomponenter.
