Hvordan Case Harden Steel? Metoder, trin & tips

Hvad saghærdning faktisk gør ved stål

Casehærdning er en varmebehandlingsproces, der hærder den ydre overflade af en ståldel, samtidig med at den indvendige kerne holdes sej og sej. Resultatet er en komponent, der modstår slid og overfladetræthed på ydersiden, men kan absorbere stød og belastninger uden at revne på indersiden. Denne kombination er præcis, hvad stålsmedning og bearbejdede komponenter kræver i krævende applikationer som tandhjul, knastaksler, aksler og skærende værktøjer.

Det hærdede ydre lag - kaldet "sagen" - strækker sig typisk fra 0,1 mm til over 3 mm i dybden , afhængig af den anvendte metode og eksponeringstiden. Kernen forbliver relativt blød, normalt mellem 20-40 HRC, mens sagen kan nå 58–65 HRC i velkontrollerede processer. Denne dobbelt-zone struktur er ikke opnåelig gennem gennemhærdning alene, hvilket gør saghærdning til en særskilt og yderst praktisk teknik i stålsmedning og -fremstilling.

Det er værd at forstå, at ikke alle stål reagerer lige meget på saghærdning. Stål med lavt kulstofindhold (0,1%-0,3% kulstof) er det mest almindelige hærdede, fordi deres kerner forbliver duktile efter behandling. Stål med medium kulstof kan også behandles, men stål med højt kulstofindhold er generelt gennemhærdet i stedet, da deres kerner allerede er i stand til at opnå høj hårdhed.

De vigtigste metoder, der bruges til at hærde stål

Der er flere etablerede metoder til kassehærdning af stål, hver egnet til forskellige materialer, kassedybdekrav og produktionsmiljøer. At vælge den rigtige afhænger af basisstållegeringen, den ønskede overfladehårdhed, dimensionelle tolerancer og tilgængeligt udstyr.

Karburering

Karburering er den mest udbredte kassehærdningsmetode til stålsmedningskomponenter. Procesen involverer at udsætte stål med lavt kulstofindhold for et kulstofrigt miljø ved høje temperaturer - typisk 850°C til 950°C (1560°F til 1740°F) — længe nok til, at kulstof kan diffundere ind i overfladen. Når tilstrækkelig kulstof er blevet absorberet, slukkes delen for at låse fast i den hærdede sag.

Der er tre almindelige varianter af karburering:

• Gas karburering: Delen placeres i en ovn med en kulstofholdig gasatmosfære, sædvanligvis endoterm gas beriget med naturgas eller propan. Dette er den mest kontrollerbare og skalerbare metode, der er meget udbredt i bilindustrien og stålsmedningsindustrien.
• Pakke karburering: Ståldelen pakkes i en beholder med fast carbonholdigt materiale (som trækul blandet med bariumcarbonat) og opvarmes i flere timer. Dette er en lavteknologisk metode, der stadig bruges i små værksteder eller til uregelmæssige former.
• Flydende (saltbad) karburering: Delen nedsænkes i et smeltet cyanidbaseret saltbad. Det er hurtigt og effektivt, men involverer farlige kemikalier, så det er faldet i brug på grund af miljø- og sikkerhedshensyn.

En typisk gaskarbureringscyklus for at opnå en 1 mm kassedybde på et kulstoffattigt stål som AISI 8620 tager det omkring 8-10 timer ved 930°C. Efter karburering bratkøles delen i olie eller vand, hvorefter den tempereres ved 150°C-200°C for at lindre bratkølingsspændinger, mens overfladehårdheden bibeholdes over 60 HRC.

Nitrering

Nitrering indfører nitrogen i ståloverfladen i stedet for kulstof. Den fungerer ved væsentligt lavere temperaturer - 480°C til 590°C (900°F til 1095°F) — hvilket betyder, at forvrængning er minimal, og at der ikke kræves quenching. Dette gør nitrering særligt velegnet til præcisionskomponenter og færdige dele, hvor dimensionsnøjagtighed er kritisk.

Den resulterende sag er mere lavvandet end karburering (typisk 0,1 mm til 0,6 mm ), men overfladens hårdhedsværdier kan overstige 70 HRC ækvivalent (1100 HV) i legeret stål indeholdende nitriddannende elementer som krom, molybdæn, aluminium og vanadium. Almindelige nitreringskvaliteter omfatter AISI 4140, 4340 og nitralloy stål.

Gasnitrering bruger dissocieret ammoniak i en ovn. Plasma(ion)nitrering bruger en elektrisk glødeudladning til at indføre nitrogen og kan behandle komplekse geometrier mere ensartet. Saltbadsnitrering (ferritisk nitrokarburering) er hurtigere og forbedrer både slidstyrke og korrosionsbestandighed.

Induktionshærdning

Induktionshærdning involverer ikke kemisk diffusion. I stedet bruger den elektromagnetisk induktion til hurtigt at opvarme overfladen af ​​en ståldel til over dens austenitiserende temperatur, efterfulgt af øjeblikkelig quenching. Processen er ekstremt hurtig - overfladeopvarmning kan forekomme i 1 til 10 sekunder — og producerer en hård martensitisk sag uden at påvirke kernen.

Denne metode kræver mellemkulstofstål (0,35%-0,55% kulstof) eller legeret stål, der allerede har tilstrækkelig kulstof til at danne martensit ved bratkøling. Det er almindeligt anvendt til aksler, gear, krumtapaksler og skinnekomponenter i stålsmedning og bilindustrien. Sagsdybder spænder typisk fra 1 mm til 6 mm afhængig af den anvendte frekvens og opvarmningstiden.

Højere induktionsfrekvenser producerer lavvandede tilfælde; lavere frekvenser trænger dybere ind. En 10 kHz frekvens kan opnå et 3-5 mm kabinet, mens en 200 kHz frekvens kun kan nå 0,5-1 mm. Hårdhed når typisk 55–62 HRC på korrekt udvalgte stål.

Flammehærdning

Flammehærdning bruger en direkte oxy-acetylen eller oxy-propan flamme til at opvarme ståloverfladen hurtigt, efterfulgt af vandet quenching. Det er en af ​​de ældste selektive overfladehærdningsmetoder og kræver intet specialiseret ovnudstyr. Teknikken fungerer på mellemkulstof og legeret stål og anvendes ofte på store eller uhåndterlige dele - såsom store smedeværker, maskinbaner og kædehjul - der ikke nemt kan passe ind i ovne eller induktionsspoler.

Kassedybder med flammehærdning spænder vidt fra 1,5 mm til 6 mm , og hårdhedsværdier på 50-60 HRC er opnåelige. Processen er imidlertid mindre kontrollerbar end induktionshærdning, og opnåelse af ensartet kassedybde på tværs af komplekse former kræver dygtige operatører.

Cyanering og Carbonitrering

Carbonitrering indfører samtidigt både kulstof og nitrogen i ståloverfladen ved temperaturer på 700°C til 900°C . Det betragtes ofte som en hybrid af karburering og nitrering. Tilstedeværelsen af ​​nitrogen sænker den nødvendige slukningsgrad, reducerer forvrængning og forbedrer hærdbarheden. Husets dybder er generelt mindre end fuld karburering — 0,07 mm til 0,75 mm - og det er meget brugt til tyndsektionsdele, fastgørelsesanordninger og små gear.

Cyaniding bruger et flydende natriumcyanidbad til at indføre kulstof og nitrogen samtidigt. Selvom den er effektiv og hurtig, har den giftige natur af cyanidsalte gjort denne metode stort set forældet i de fleste lande på grund af miljøbestemmelser.

Trin-for-trin proces til karburering af stål derhjemme eller i en butik

For dem, der arbejder uden for et industrielt miljø - i en smedebutik, lille maskinværksted eller hjemmesmedje - er pakkekarburering den mest tilgængelige metode. Her er en praktisk gennemgang af processen.

1. Vælg det rigtige stål. Brug et kulstoffattigt stål såsom 1018, 1020 eller A36. Stål med højt kulstofindhold har ikke på samme måde godt af at karburere. Stålsmedestykker fremstillet af kulstoffattige kvaliteter er almindelige udgangsmaterialer.
2. Rengør delen grundigt. Fjern al olie, kalk, rust og forurening fra overfladen. Forurenende stoffer fungerer som barrierer for kulstofdiffusion og skaber ujævn dybde.
3. Forbered den karburerende forbindelse. Bland hårdttrækul (knust til 6-12 mm stykker) med en carbonat-energigiver - bariumcarbonat på 10-20 vægt% er traditionelt, selvom calciumcarbonat (kalkstenspulver) fungerer som et sikrere alternativ. Karbonatet reagerer med kulilte i beholderen for at producere CO₂, som cykler tilbage til CO og opretholder den kulstofrige atmosfære.
4. Pak beholderen. Placer delen i en metalkasse eller forseglet beholder (støbejern eller tykt stål). Pak kulblandingen rundt om delen, og sørg for mindst 25 mm masse på alle sider. Forsegl låget med ildfast cement eller brandler for at minimere gasudslip.
5. Opvarm i en ovn. Placer den pakkede beholder i en ovn og bring den til 900°C–950°C (1650°F–1740°F) . Oprethold denne temperatur i den nødvendige iblødsætningstid. Som en grov guide giver 1 time ved 900°C ca. 0,25 mm kassedybde; 8 timer giver ca. 1 mm.
6. Sluk delen. Fjern delen fra kassen, mens den stadig er varm, og sluk straks i olie (motorolie eller quenching-olie). Vandslukningen er hurtigere, men øger risikoen for revnedannelse. Oliehærdning er velegnet til de fleste stål med lavt kulstofindhold og giver en kassehårdhed på 58–63 HRC.
7. Temperation efter bratkøling. Genopvarm delen til 150°C–200°C (300°F–390°F) i 1–2 timer for at lindre intern stress fra bratkøling. Dette reducerer skørhed og bibeholder overfladens hårdhed. Hvis du springer dette trin over, risikerer du mikrorevner.

En almindeligt anvendt felttest for sagshårdhed er filtesten: en ny, skarp fil skal skøjte af overfladen uden at skære, hvis sagen er helt hærdet. For mere præcis måling er Rockwell hårdhedstestning (HRC-skala) eller Vickers mikrohårdhedstestning på et tværsnit standardmetoder.

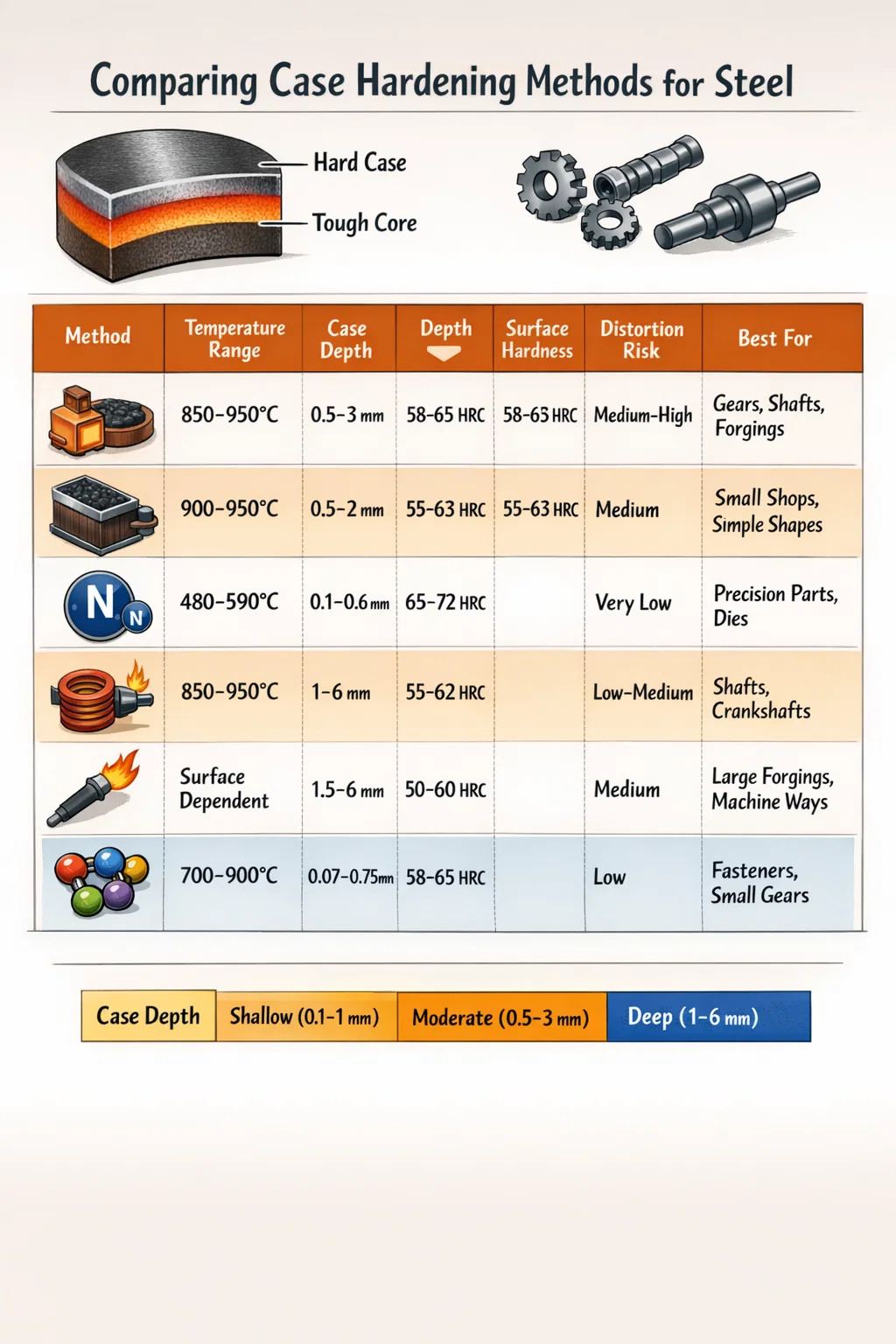

Sammenligning af saghærdningsmetoder: et praktisk overblik

Tabellen nedenfor opsummerer de vigtigste forskelle mellem de mest almindelige hærdningsmetoder for at hjælpe med at vælge den rigtige proces til en given applikation.

Stålkvaliteter bedst egnet til kassehærdning

Ikke alle stålkvaliteter reagerer på saghærdning på samme måde. Valget af basismateriale påvirker i væsentlig grad den opnåelige hylsterdybde, kernesejhed og dimensionsstabilitet efter behandling. I stålsmedningsapplikationer er det afgørende for delens ydeevne at matche den korrekte kvalitet til kassehærdningsprocessen.

Lavt kulstofstål til karburering

• AISI 1018/1020: Det mest almindelige og økonomiske valg. Anvendes til aksler, stifter og generelle stålsmedningskomponenter, hvor overfladeslidstyrke er nødvendig, men omkostningerne skal kontrolleres. Let at bearbejde før behandling.
• AISI 8620: Et nikkel-chrom-molybdænlegeret stål, der er meget udbredt i gear- og akselproduktion. Den karburiserer pålideligt og tilbyder fremragende kernesejhed efter varmebehandling, hvilket gør den til en benchmarkkvalitet for stålsmedning af drivlinjekomponenter.
• AISI 9310: Anvendes i højtydende rumfart og tunge gear applikationer. Tilbyder enestående kernestyrke og hærdeevne på grund af højt nikkelindhold.
• AISI 4118 / 4320: Chrom-molybdæn kvaliteter med god hærdeevne. Anvendes i transmissionsgear og smedninger, der kræver dybere kassedybder og bedre udmattelsesmodstand.

Legeret stål til nitrering

• AISI 4140: Et alsidigt chrom-molybdænstål, der reagerer godt på gasnitrering. Bruges ofte til værktøjsholdere, spindler og præcisionsaksler i stålsmedningsudstyr.
• AISI 4340: Et højstyrke nikkel-chrom-molybdænlegeret stål. Efter nitrering opnår den en fremragende kombination af overfladehårdhed og kernesejhed. Almindelig i rumfartssmedninger og strukturelle komponenter.
• Nitralloy 135M: Specielt udviklet til nitrering, indeholdende aluminium som et nitriddannende element. Producerer nogle af de højeste overfladehårdhedsværdier, der kan opnås gennem nitrering, ofte over 1000 HV.

Medium-carbon stål til induktion og flammehærdning

• AISI 1045: Et meget brugt mellemkulstofstål til induktionshærdning. Almindelig i aksler, aksler og smedning af landbrugsredskaber. Opnår 55–60 HRC på overfladen efter induktionsbehandling.
• AISI 4140 / 4340: Også velegnet til induktionshærdning ved bratkøling fra høje overfladetemperaturer. Anvendes i krumtapstifter, borekravesmedninger og tunge tekniske komponenter.
• AISI 1060 / 1080: Højere kulstofindhold gør disse velegnede til skinne- og fjederapplikationer, hvor flammehærdning praktiseres på slidstærke kontaktflader.

Hvordan Case Hardening interagerer med Smedning af stål Process

Inden for industriel fremstilling er saghærdning næsten altid en post-smedning. Stålsmedning - uanset om det er åben matrice, lukket matrice (aftryksdyse) eller rullesmedning - forfiner stålets kornstruktur og justerer kornstrømmen med delens geometri. Denne kornforfining forbedrer stålets mekaniske egenskaber, før der påføres varmebehandling.

Efter stålsmedning normaliseres eller udglødes delene typisk for at aflaste smedningsspændinger, derefter grovbearbejdet til næsten endelige dimensioner. Casehærdning påføres på dette stadium. Sekvensen har betydning: Hvis en del er færdigbearbejdet før saghærdning, kan hærdningsprocessen forårsage mindre dimensionsændringer (forvrængning), der skubber delen ud af tolerance. De fleste producenter forlader slibning eller færdigbearbejdning som det sidste trin efter hærdning.

Ved karburering af smedegods hjælper den fine kornstruktur, der produceres under stålsmedning, med at begrænse kulstofdiffusionsvariabiliteten og understøtter en mere ensartet kassedybde på tværs af komplekse geometrier. Smedegods med tæt kornstruktur viser også bedre udmattelsesmodstand i kasse-kerne overgangszonen, hvor udmattelsesrevner almindeligvis opstår under cyklisk belastning.

F.eks. karbureres automotive transmissionsgear, der er fremstillet gennem lukket stålsmedning i 8620 stål, rutinemæssigt til en kassedybde på 0,8–1,2 mm , slukket, hærdet, og derefter afslutte jorden. Denne kombination af smedning og karburering producerer komponenter, der er i stand til at modstå kontaktspændinger, der overstiger 1500 MPa over millioner af indlæsningscyklusser - ydeevne, som ingen af processerne alene kunne opnå.

Styring af kassedybde og hårdhedskonsistens

Et af de mest almindelige problemer i tilfælde af hærdning er inkonsistent sagsdybde. Dette kan forårsage for tidlig overfladetræthed, afskalning eller revner under drift. Adskillige variabler styrer sagsdybdekonsistensen, og styring af dem er det, der adskiller kvalitetsvarmebehandling fra dårlig praksis.

Temperaturensartethed i Ovnen

Temperaturgradienter i en ovn omsættes direkte til kassedybdevariation på tværs af en batch. Et parti tandhjul behandlet i en ovn med en ±15°C temperaturvariation vil se kassedybdeforskelle på 10-15 % over belastningen. Industrielle gaskarbureringsovne er typisk specificeret til at vedligeholde ±5°C ensartethed i hele arbejdszonen. Termoelementkalibrering og ovnkvalifikation (i henhold til standarder som AMS 2750 eller CQI-9) er standardpraksis i kvalitetskontrollerede varmebehandlingsanlæg.

Kulstofpotentialekontrol i gasopkulning

Ved gaskarburering skal ovnatmosfærens kulstofpotentiale reguleres omhyggeligt. Et for højt kulstofpotentiale får overfladecarbidnetværk til at danne - skøre, pladelignende jerncarbider ved korngrænserne, der reducerer udmattelseslevetiden betydeligt. For lavt kulstofpotentiale resulterer i utilstrækkelig kulstof på overfladen og en utilstrækkelig hård kasse. De fleste ovnsystemer bruger iltsonder (shim-stam-prober eller lambda-prober) til løbende at overvåge og justere kulstofpotentialet, målrettet 0,8%-1,0% overfladekulstof til de fleste gear- og akselanvendelser.

Sværhedsgrad og armaturdesign

Uensartet bratkøling er en anden væsentlig årsag til forvrængning og inkonsekvent hårdhed. Dele, der kommer ind i quenchen i forskellige orienteringer, eller hvor quenchmediet flyder ujævnt rundt om delen, vil afkøle med forskellige hastigheder og producere forskellige mikrostrukturer i forskellige zoner. Korrekt designet armaturer holder delene sikkert under bratkøling og giver ensartet adgang til bratkølemedier til alle overflader. Olietemperaturen under bratkøling holdes typisk på 40°C–80°C (100°F–175°F) til de fleste stålsmedningsanvendelser - kold olie slukker for hårdt, varm olie slukker for langsomt.

Efterbehandlingsinspektion

Verifikation af resultaterne af kappehærdning udføres gennem destruktiv og ikke-destruktiv test. Destruktiv test involverer skæring af et tværsnit fra en prøvekupon, der er behandlet med produktionsbatchen, og derefter måling af hårdhed i trinvise dybder ved hjælp af en Vickers mikrohårdhedstester til at generere en hårdhedsprofil. Den effektive kassedybde er defineret som den dybde, hvor hårdheden falder til 550 HV (ca. 52 HRC) i henhold til ISO 2639. Ikke-destruktive metoder omfatter magnetisk Barkhausen-støjanalyse og hvirvelstrømstest, som kan detektere anomalier i hylsterdybde og overfladehårdhed uden at skære delen af.

Almindelige fejl i saghærdning og hvordan man undgår dem

De fleste sagshærdningsfejl i marken kan spores tilbage til et lille antal undgåelige fejl. Ved at genkende disse fejl på forhånd - uanset om du arbejder i en produktionsbutik eller en lille smedje - forhindrer du dyrt omarbejde og afvisning af dele.

• Forkert grundmateriale: Forsøg på at karburisere stål med højt kulstofindhold giver ringe fordel og kan producere skøre carbidnetværk. Bekræft altid kulstofindholdet i basisstålet, før du vælger en kassehærdningsmetode.
• Springer temperamentet over: Afkølet stål uden anløbning er under enorm indre belastning. Dele kan revne timer efter bratkøling, hvis de ikke hærdes med det samme. Temperér altid inden for et par timer efter bratkøling, også selvom det kun er en 1-times iblødsætning ved 160°C.
• Ujævn opvarmning før bratkøling: En del, der ikke har en ensartet austenitiseringstemperatur, når den er bratkølet, vil have en uensartet mikrostruktur. Sørg for tilstrækkelig iblødsætningstid ved forarbejdningstemperaturen før bratkøling. Tynde sektioner behøver muligvis kun 15-20 minutters iblødsætning; tykke smedegods kan tage en time eller mere.
• Overfladeforurening: Olie, fedt eller oxidation på delens overflade før karburering skaber døde zoner, hvor kulstof ikke kan diffundere. Dele skal affedtes og let sandblæses eller rengøres inden forarbejdning.
• Underdimensioneret etui til applikationen: En tynd kappe (0,2 mm) på et tungt belastet gear vil bryde igennem under kontaktbelastning, blotlægge den bløde kerne og forårsage hurtig slitage eller gruber. Tilpas kassedybdespecifikationen til kontakttrykket og belastningen, som komponenten vil se under drift.
• Overkarburering: Overdreven tid eller kulstofpotentiale producerer et tykt, skørt hvidt lag af tilbageholdt austenit og karbider på overfladen. Dette lag kan flage, hvilket dramatisk reducerer træthedsstyrken i stedet for at forbedre det.

Anvendelser, hvor smedningskomponenter i hærdet stål er standard

Saghærdning er ikke en nichebehandling. Det er indlejret i standardproduktionsprocesser på tværs af mange industrier, der er afhængige af stålsmedning til strukturelle og mekaniske komponenter.

• Automotive transmissioner og differentialer: Ringgear, tandhjul og solgear i automatgear er smedet af 8620 eller 4320 stål og karbureret til kassedybder på 0,9-1,4 mm. Kombinationen af ​​overfladehårdhed og kernesejhed håndterer den gentagne kontaktbelastning og stødbelastning af køretøjets drivlinjer over hundredtusindvis af kilometer.
• Luftfartskonstruktionssmedning: Landingsstelskomponenter, aktuatoraksler og lejetapper i fly er ofte lavet af 4340 stål, nitreret eller karbureret for at give slidstyrke og samtidig opretholde den høje styrke og sejhed, der kræves af rumfartsspecifikationer såsom AMS 6415.
• Minedrift og entreprenørudstyr: Sporstifter, bøsninger, skovltænder og gravemaskinebomstifter er smedet af legeret stål og kassehærdet for at modstå slibende slid fra kontakt med sten og jord. Husdybder på 2-4 mm er almindelige i disse applikationer for at give holdbarhed under ekstremt barske forhold.
• Knastaksler og knastaksler: Krumtapaksler til biler, ofte smedet af 1045 eller mikrolegeret stål, er induktionshærdet ved akseloverfladerne for at opnå lokal overfladehårdhed, mens resten af akslen bevarer sejheden. Journalhårdhed på 55–60 HRC forlænger lejernes levetid betydeligt sammenlignet med ubehandlede overflader.
• Håndværktøj og skæreværktøj: Mejsler, stanser og matricer lavet af 1020 stål kan pakkes opkullede derhjemme for at producere en hård skærkant. Dette er en af ​​de ældste anvendelser af saghærdning og er fortsat relevant for smede og værktøjsmagere, der arbejder uden for industrielle omgivelser.
