Hvordan er stål smedet? Proces, teknikker og applikationer

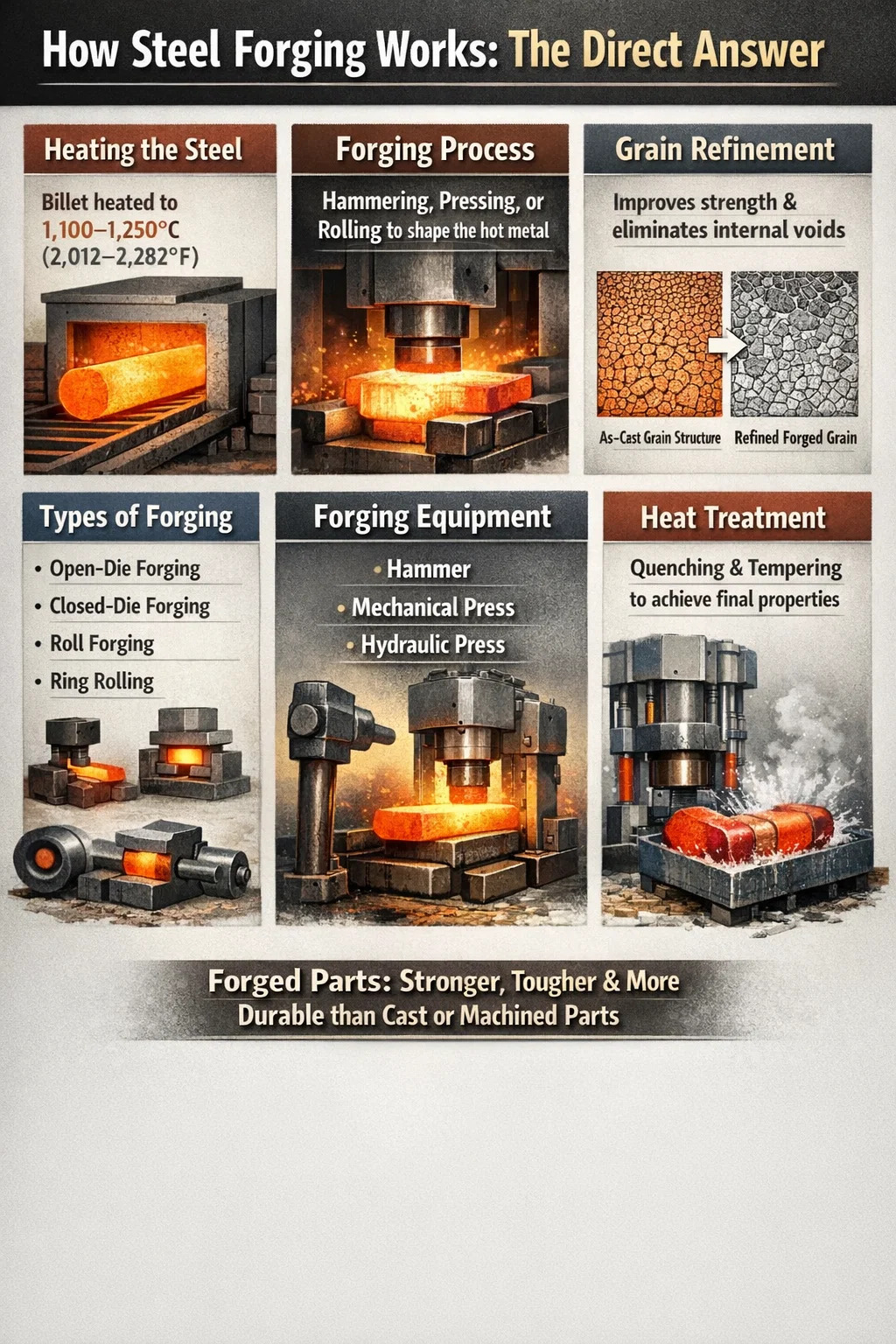

Sådan fungerer stålsmedning: Det direkte svar

Stålsmedning er processen med at forme stål ved at påføre trykkraft - enten ved at hamre, presse eller rulle - mens metallet opvarmes til en temperatur, der gør det plastisk og bearbejdeligt, men ikke smeltet. Resultatet er en del med overlegne mekaniske egenskaber sammenlignet med støbte eller bearbejdede komponenter, fordi smedningsprocessen forfiner den indre kornstruktur og eliminerer indre hulrum.

Rent praktisk opvarmes en stålstang eller barre til mellem 1.100°C og 1.250°C (2.012°F til 2.282°F) til varm smedning - den mest almindelige industrielle metode - derefter placeret under en presse eller hammer, der deformerer den til den ønskede form. Den formede del afkøles derefter under kontrollerede forhold og afsluttes gennem bearbejdning, varmebehandling eller overfladebehandling.

Dette er ikke en enkelt teknik, men en familie af relaterede processer. Afhængigt af delens geometri, produktionsvolumen, påkrævede tolerancer og materialekvalitet vælger producenterne mellem smedning med åben matrice, lukket matrice (aftryksmatrice) smedning, rullesmedning, ringvalsning eller isotermisk smedning. Hver leverer forskellige afvejninger mellem materialeudnyttelse, matriceomkostninger, dimensionsnøjagtighed og opnåelig kompleksitet.

Råmaterialet: Valg af det rigtige stål til smedning

Ikke alle stålkvaliteter smeder på samme måde. Kulstofindholdet, legeringselementerne og smeltens renhed påvirker alt sammen, hvordan materialet flyder under tryk, og hvilke egenskaber den færdige del opnår. Smedbare stål er bredt grupperet som følger:

• Stål med lavt kulstofindhold (0,05–0,30 % C): Meget duktil og let at smed; bruges til strukturelle dele, bolte og aksler, der ikke kræver ekstrem hårdhed.
• Mellemkulstofstål (0,30–0,60 % C): Smedeindustriens arbejdshest; kvaliteter som AISI 1040 og 4140 bruges til krumtapaksler, plejlstænger, gear og aksler.
• Højkulstofstål (0,60–1,00 % C): Hårdere og stærkere, men mere følsom over for revner under smedning; bruges til fjedre, skinner og skæreværktøj.
• Legeret stål (4000, 8000-serien): Chrom-, molybdæn-, nikkel- og vanadiumtilsætninger forbedrer hærdbarheden og sejheden; almindelig i rumfart og tunge maskiner.
• Rustfrit stål (300- og 400-serien): Kræv højere smedningstryk og strammere temperaturkontrol; bruges i kemiske, fødevareforarbejdnings- og medicinske applikationer.

Smedematerialet ankommer som rundstænger, barrer skåret af valset stangmateriale eller barrer til meget store dele. Billetvægten for bilkomponenter varierer typisk fra 0,5 kg til 30 kg , mens store industrismedninger - såsom turbineaksler eller trykbeholderflanger - kan starte fra barrer, der vejer flere tons.

Opvarmning af stål: temperatur, ovne og skalakontrol

Opvarmning er der, hvor smedeprocessen faktisk begynder, og den er langt mere kontrolleret, end billedet af en glødende stang trukket fra en ild antyder. At få temperaturen forkert - selv med 50°C - kan betyde revnet smedegods, overdreven slid på matricen eller dele, der fejler inspektion.

Smedetemperaturområder efter ståltype

Industrielle smedeovne er gasfyrede roterende ildovne, skubbeovne eller induktionsvarmesystemer. Induktionsopvarmning er blevet dominerende ved højvolumenproduktion af mindre emner, fordi den opvarmer en emne med en diameter på 50 mm til smedningstemperatur i under 60 sekunder , eliminerer overfladeskalering næsten fuldstændigt og bruger nogenlunde 30-40 % mindre energi end tilsvarende gasfyrsystemer.

Kalk - jernoxidlaget, der dannes på overfladen under gasovnsopvarmning - er et vedvarende problem. Hvis kalken presses ind i emneoverfladen ved matricekontakt, skaber det overfladefejl, der kræver yderligere bearbejdning eller forårsager afvisning. Højtryksvandafkalkningsdyser, der opererer kl 150-200 bar er standard på presselinjer for at sprænge afskalning umiddelbart før emnet kommer ind i matricen.

Åben smedning: Fleksibilitet til store og tilpassede dele

Åben smedning - også kaldet fri smedning eller smedsmedning - bruger flade, V-formede eller enkle konturer, der ikke omslutter emnet. Operatøren eller det automatiserede system roterer og omplacerer emnet mellem hvert tryk, og bearbejder det gradvist til den ønskede form. Denne teknik giver smedeværkstedet enorm fleksibilitet: et enkelt sæt flade matricer kan producere et hvilket som helst antal forskellige deleformer simpelthen ved at ændre, hvordan emnet manipuleres.

Åbensmedning er den foretrukne metode til dele, der er for store til lukkede matricer - turbinerotoraksler, skibspropelaksler, store flanger, trykbeholderskaller og møllevalser. Dele fremstillet på denne måde kan veje fra et par kilogram op til flere hundrede tons . Pressen på 300 MN hos China's Second Heavy Industry Group er en af ​​de største i verden og er i stand til at smede titanium- og stålkomponenter til atomkraftværker og flystrukturer.

Processekvensen for en stor aksel ser typisk sådan ud:

1. Ingot støbes og får lov til at størkne; de øverste (stiger) og nederste (rumpe) sektioner med adskillelse og hulrum beskæres, og fjerner op til 20–25 % af den oprindelige barrevægt .
2. Resterende ingot genopvarmes og rystes (komprimeres aksialt) for at nedbryde den støbte kornstruktur og lukke indvendige hulrum.
3. Billetten trækkes ud (langstrakt) under pressen og roterer trinvist mellem slagene for at bearbejde materialet ensartet.
4. Der kræves flere genopvarmninger til store stykker for at holde arbejdstemperaturen over grænsen for færdigsmedning.
5. Den ru smedning er råbearbejdet for at fjerne overfladeuregelmæssigheder og kontrolleres ultralyd for interne defekter.

Materialeudnyttelsen i smedning med åben matrice er lavere end ved lukket matrice - typisk 60-75 % af startbarrevægten ender i den færdige smedning. Resten fjernes som afgrøde-, vægt- og bearbejdningsmateriale. På trods af dette, for meget store dele eller engangsdele, gør de lave matriceomkostninger open-die til den eneste økonomisk levedygtige mulighed.

Smedning med lukket matrice: Præcision og højvolumenproduktion

Smedning med lukket matrice - også kaldet aftrykssmedning - bruger matchede øvre og nedre matricehalvdele, der indeholder det nøjagtige negative indtryk af den færdige del. Når pressen lukker, fylder den opvarmede stålstang formhulrummet og antager den præcise form af aftrykket. Overskydende metal presses ud i en tynd ring kaldet flash, som senere trimmes af.

Dette er den dominerende metode til produktion af store mængder af strukturelle og mekaniske komponenter: bilforbindelsesstænger, styreknogler, hjulnav, flyvinger og håndværktøj. Moderne lukket matricesmedning opnår dimensionelle tolerancer på ±0,5 mm eller tættere på mellemstore komponenter, hvilket væsentligt reducerer nedstrømsbearbejdning sammenlignet med støbning.

Multi-Stations Die Sequence

Komplekse dele bliver sjældent smedet til endelig form i et enkelt slag. Matriceblokken er opdelt i flere aftryksstationer arrangeret i rækkefølge:

• Fuldstændig indtryk: Omfordeler metal på langs, hvilket reducerer tværsnit på bestemte punkter.
• Edger indtryk: Samler metal i bestemte zoner og former groft tværsnitsprofilen.
• Blokerende indtryk: Forformer emnet til en form, der ligner den sidste del, men med større radier og mere træk.
• Efterbehandler indtryk: Bringer delen til den endelige geometri og danner fine detaljer og stramme radier. Flash genereres her.

For en typisk plejlstang til biler i AISI 4140 tager hele sekvensen - fra isætning af billet til udtrækning af den flash-trimmede smedning - under 30 sekunder på en moderne mekanisk presse vurderet til 25.000 til 40.000 kN. En enkelt smedelinje kan producere 600 til 1.200 plejlstænger i timen .

Flash og materialeudnyttelse

Flash repræsenterer typisk 10–20 % af billetvægten i konventionel smedning med lukket matrice. Blinkfri smedning - en variant, hvor matricen er helt lukket, og emnevolumenet er præcist tilpasset til hulrummet - kan eliminere dette spild, men kræver meget præcis præparering af emnet og højere pressekræfter. Det bruges til dele som tandhjulsemner og lejeringe, hvor materialeomkostningsbesparelser retfærdiggør den ekstra kompleksitet.

Rullesmedning og ringvalsning: Specialiserede formgivningsmetoder

Ud over de to hovedsmedningskategorier er flere specialiserede stålsmedningsprocesser værd at forstå, fordi de dominerer specifikke produktkategorier.

Rullesmedning

Ved rullesmedning passerer den opvarmede barre mellem to modsat roterende valser med formede riller bearbejdet i deres overflader. Når barren passerer igennem, reducerer rullerne dets tværsnit og forlænger det, og fordeler metal i det præcise mønster, der er nødvendigt for den næste smedning. Rullesmedning bruges i vid udstrækning som et forformningstrin før smedning med lukket matrice af aflange dele som plejlstænger og bladfjederemner. Det forbedrer materialefordelingen og reducerer antallet af krævede lukkede matriceaftryk, hvilket reducerer matriceslid og cyklustid.

Ring rullende

Ringvalsning producerer sømløse ringe ved at gennembore et hul i et skiveformet smedeemne og derefter udvide det mellem en drevet hovedrulle og en tomgangsrulle, mens flade aksiale ruller styrer ringens højde. Resultatet er en sømløs ring med en kontinuerligt flydende kornstruktur rundt om dens omkreds - en væsentlig strukturel fordel i forhold til ringe skåret af plade eller fremstillet ved svejsning.

Valsede ringe spænder fra vejning af små lejeløb under 1 kg til massive vindmølleflanger og atomreaktorfartøjsflanger med udvendige diametre, der overstiger 8 meter og vægte over 100 tons . Luftfartsindustrien er stærkt afhængig af ringvalsede titanium- og stålkomponenter til jetmotorhuse, rammer og skotter.

Kold og varm smedning: Bearbejdning af stål under rød varme

Varmsmedning er ikke den eneste mulighed. Koldsmedning - udført ved eller nær stuetemperatur - og varmsmedning - typisk kl 650-900°C til stål — tilbyder forskellige kombinationer af overfladefinish, dimensionsnøjagtighed og mekanisk ydeevne.

Kold smedning

Kold smedning af stål er afhængig af arbejdshærdning: Efterhånden som metallet deformeres plastisk, øges dets dislokationstæthed, og det bliver gradvist stærkere. Dele produceret ved kold smedning kan opnå overfladefinish på Ra 0,4–1,6 µm og dimensionelle tolerancer snævrere end ±0,05 mm uden nogen form for bearbejdning. Højvolumenproduktion af bolte, møtrikker, skruer og koldformede gearemner er primære applikationer.

Begrænsningen er de store kræfter, der kræves. Koldsmedning af et stål med lavt kulstofindhold kræver strømningsspændinger på 500-800 MPa , sammenlignet med 80-150 MPa for samme materiale ved varme smedetemperaturer. Matricer slides hurtigt, og stålet skal typisk udglødes og gensmøres (ofte med fosfat-sæbesystemer) mellem trinene for fler-pas formningsoperationer.

Varm smedning

Varmsmedning ligger mellem varmt og koldt, hvad angår både temperatur og resultat. Ved mellemtemperaturer reduceres strømningsspændingen sammenlignet med koldbearbejdning - hvilket sænker pressetonnagekravene - mens overfladekvalitet og dimensionspræcision er meget bedre end varmsmedning, fordi der dannes mindre belægninger, og termisk krympning er mindre. Varmsmedning bruges i stigende grad til præcisionsgear og CV-ledskomponenter i automotivets drivlinje, hvor kombinationen af ​​næsten-net-form nøjagtighed og god overfladeintegritet reducerer de samlede produktionsomkostninger sammenlignet med hot-forge-then-then-machine-sekvenser.

Smedeudstyr: Hammere, mekaniske presser og hydrauliske presser

Maskinen, der leverer smedningskraften, former økonomien, kapaciteten og outputhastigheden af operationen lige så meget som matricedesignet. Tre hovedmaskinetyper dominerer industriel stålsmedning:

Smedehammere

Hammere leverer energi ved at tabe eller drive en ram nedad med høj hastighed. Deformationsenergien er den kinetiske energi af den bevægelige ram. Gravity drop hamre er den enkleste type; krafthammere bruger damp, trykluft eller hydraulisk tryk til at accelerere stemplet og når slagenergier fra 5 kJ til over 1.000 kJ til store dobbeltvirkende damphammere. Hammere er velegnede til smedning af komplekse former, fordi flere hurtige slag kan bearbejde materialet gradvist. Den høje belastning af hammerslag betyder også mindre matricekontakttid og lavere termisk belastning.

Mekaniske smedepresser

Mekaniske presser bruger et svinghjulsdrevet excentrisk krumtap til at konvertere rotationsenergi til et enkelt ramslag pr. omdrejning. Kapaciteten spænder fra 5.000 kN til 125.000 kN . Deres faste slaglængde og forudsigelige ramposition gør dem ideelle til multi-impression lukket matrice arbejde med tæt dimensionel repeterbarhed. En 63.000 kN mekanisk presse - en almindelig størrelse for tunge bilsmedninger - kører typisk kl. 40-80 slag i minuttet , hvilket muliggør meget høje produktionshastigheder.

Hydrauliske smedepresser

Hydrauliske presser genererer kraft gennem højtryksvæske, der virker på en cylinder. I modsætning til mekaniske presser kan de holde fuld tonnage gennem hele slaget og kan programmeres med komplekse ramhastigheds- og kraftprofiler. Dette gør dem essentielle til isotermisk smedning af fly-superlegeringer, hvor langsomme belastningshastigheder er nødvendige for at undgå adiabatisk opvarmning og revner, og til meget store operationer med åben matrice. Verdens største smedepresser — inklusive 750 MN presse hos VSMPO-AVISMA i Rusland - er hydrauliske.

Hvad sker der med kornstrukturen under stålsmedning

Smedegodsets mekaniske overlegenhed frem for støbegods kommer direkte fra, hvad smedning gør ved stålets indre mikrostruktur. Forståelse af dette forklarer, hvorfor smedegods er specificeret til kritiske applikationer, selv når de koster væsentligt mere.

Støbt stål indeholder en grov, dendritisk kornstruktur med kemisk adskillelse mellem korngrænser og indre krympehuller eller porøsitet. Når dette materiale er smedet, sker der flere ting samtidigt:

• Kornforfining: Store støbte korn brydes op ved plastisk deformation og omkrystalliseres derefter til mindre, mere ensartede ligeaksede korn under og efter varmbearbejdning. Mindre korn betyder bedre sejhed og træthedsstyrke.
• Ugyldig lukning: Indvendig porøsitet og mikrokrympning komprimeres og svejses lukket af trykspændingerne fra smedning, især i fler-pass open-die operationer med høje reduktionsforhold.
• Fiberflow: Ikke-metalliske indeslutninger og hårdmetalstringere er aflange og justeret med metalstrømningsretningen, hvilket skaber et kornstrømningsmønster. Når smedematricen er designet korrekt, følger denne fiberstrøm delens kontur, og kornstrømningslinjerne løber parallelt med spændingsaksen i drift - hvilket forbedrer udmattelsesmodstanden betydeligt sammenlignet med et bearbejdet råemne, hvor strømningslinjerne skæres igennem.
• Homogenisering: Gentagen opvarmning og deformation fordeler legeringselementer mere ensartet, hvilket reducerer de sammensætningsgradienter, der svækker støbte strukturer.

En velsmedet stålkomponent kan udvise op til 40 % højere udmattelsesstyrke, 20 % højere trækstyrke og markant overlegen slagstyrke sammenlignet med en rollebesætning med samme nominelle sammensætning. I applikationer som flylandingsstel eller krumtapaksler til biler - hvor cyklisk belastning og lejlighedsvise stødbelastninger er designdrivere - er disse ikke marginale gevinster.

Varmebehandling efter smedning: Fuldførelse af den metallurgiske cyklus

For de fleste smedninger af legeret stål giver smedningsoperationen alene ikke de endelige mekaniske egenskaber, der kræves. Varmebehandling efter smedning er det trin, der fastholder målkombinationen af ​​styrke, hårdhed og sejhed.

Normalisering

Opvarmning til 850-950°C og luftkøling forfiner kornstrukturen og homogeniserer mikrostrukturen efter smedning. Normalisering er ofte specificeret som en basisbehandling for kulstof- og lavlegeret stålsmedning før den endelige bearbejdning og er nogle gange den eneste varmebehandling, der kræves til applikationer med lavere ydeevne.

Sluk og temperament (Q&T)

Til højtydende smedninger af legeret stål, austenitisering (typisk 830-900°C ), bratkøling i vand, olie eller polymer og derefter temperering ved 450-680°C er standardvejen til at opnå høj styrke med tilstrækkelig sejhed. En AISI 4340 stålsmedning i Q&T tilstand kan opnå trækstyrker på 1.000–1.800 MPa afhængigt af tempereringstemperaturen, hvilket gør den velegnet til flystrukturkomponenter og kraftige drivlinjedele.

Udglødning og afspænding

Store smedninger med kompleks geometri kan bevare betydelige restspændinger fra ujævn afkøling efter smedning. En afspændingsudglødning kl 550-650°C — under transformationstemperaturen — reducerer resterende spænding uden at ændre hårdheden væsentligt, hvilket forhindrer forvrængning under den endelige bearbejdning. Dette trin er standardpraksis for store ventilhuse, matriceblokke og trykbeholderkomponenter.

Kvalitetskontrol og test i stålsmedning

Stålsmedninger bestemt til kritiske anvendelser gennemgår et strengt inspektionsregime, der dækker både overflade- og indvendig kvalitet. De specifikke test, der kræves, afhænger af industristandarden - ASTM, EN, JIS eller kundespecifikke specifikationer - men følgende anvendes bredt:

• Ultralydstest (UT): Højfrekvente lydbølger registrerer interne fejl - revner, hulrum, indeslutninger - der er usynlige på overfladen. Påkrævet for stort set alt smedning af rumfarts-, nukleart- og trykudstyr; acceptkriterier er defineret efter zone (f.eks. ingen indikation, der overstiger 2 mm fladbundshulækvivalent i borezonen).
• Magnetisk partikelinspektion (MPI): Detekterer overflade- og overfladerevner i ferromagnetisk stål ved at magnetisere delen og påføre jernpartikelsuspension. Standard for sikkerhedskritiske smedninger til biler som styreknogler og hjulnav.
• Hårdhedstestning: Brinell- eller Rockwell-hårdhed målt på bearbejdede overflader bekræfter, at varmebehandlingen nåede målegenskabsområdet.
• Træk- og stødprøvning: Destruktive tests på separat smedede testkuponer - eller fra forlængelser smedet på delen - verificerer flydestyrke, ultimativ trækstyrke, forlængelse og Charpy V-notch slagenergi ved specificerede temperaturer.
• Dimensionel inspektion: CMM (koordinatmålemaskine) verifikation af alle kritiske dimensioner i forhold til ingeniørtegningen, med fuld sporbarhed af måledata.

Makroætsningstestning - skæring, polering og ætsning af et tværsnit af et smedning med en fortyndet syreopløsning - afslører kornstrømningslinjerne, bekræfter, at de følger det tilsigtede mønster og afslører enhver intern adskillelse, rørføring eller sømme, som UT kan savne. Denne test er almindeligvis specificeret til første artikelkvalificering af nye matricedesigns.

Almindelige defekter i stålsmedninger og deres årsager

Selv velkontrollerede smedeoperationer producerer defekte dele. At erkende årsagen til hver defekttype er afgørende for at korrigere processen, før der ophobes store mængder skrot.

Hvor der anvendes smedede ståldele: Industrianvendelser

Stålsmedninger findes i stort set alle industrier, hvor komponenter skal modstå høje belastninger, gentagne belastninger eller forhøjede temperaturer. Følgende sektorer tegner sig for det store flertal af den globale smedeproduktion:

Bilindustrien

Bilsektoren forbruger groft 60% af alt smedegods produceret globalt . En typisk personbil indeholder over 250 smedede komponenter: krumtapaksler, plejlstænger, knastaksler, transmissionsgear, styreknogler, hjulnav, bremsekaliber, ophængsarme og CV-ledshuse. Skiftet til elektriske køretøjer ændrer blandingen - færre krumtapaksler og stempler - men øger efterspørgslen efter store batterikabinet-strukturelementer og elektriske motoraksler.

Luftfart og forsvar

Luftfartssmedning er underlagt de strengeste materiale- og procescertificeringskrav i enhver industri. Strukturelle flyskrogkomponenter - vingebjælker, skrogrammer, landingshjulsstivere - og motorkomponenter - kompressorskiver, turbineskiver, aksler - er næsten udelukkende smedet. Et enkelt wide-body kommercielt fly indeholder over 1.500 smedede dele , mange af dem store stykker af aluminium eller titanium i stedet for stål, men højstyrke stålsmedninger dominerer i landingsstel og aktiveringssystemer.

Olie, gas og elproduktion

Trykbeholderflanger, ventilhuse, rørledningsfittings, brøndhovedkomponenter og turbinerotorer er kritiske smedeapplikationer i energisektoren. Disse dele fungerer under højt tryk, høj temperatur og ofte korrosive miljøer, hvor støbeporøsitet ville være en uacceptabel risiko. Store turbinerotorsmedninger til dampkraftværker kan veje over 200 tons efter den endelige bearbejdning og kræver måneders smedning, varmebehandling og test før levering.

Anlægs- og minedriftsudstyr

Sporled, tandhjul, skovltænder, klippebor og konstruktionsstifter i tungt bygge- og mineudstyr er afhængige af smedet stål for dets modstandsdygtighed over for slag og slid. De ekstremt høje dynamiske belastninger, der ses af disse komponenter - en stor gravemaskines skovltand kan absorbere titusindvis af stødcyklusser pr. skift - gør den overlegne sejhed af smedegods afgørende for en acceptabel levetid.

Moderne udviklinger inden for stålsmedningsteknologi

Stålsmedningens kernefysik har ikke ændret sig - metal flyder stadig under tryk, når det opvarmes - men teknologien omkring processen har udviklet sig væsentligt i løbet af de sidste to årtier.

Finite Element Analysis (FEA) simulering af smedningsprocessen - ved hjælp af software såsom Deform, FORGE eller Simufact - giver ingeniører mulighed for at forudsige metalflow, belastningsfordeling, matricespænding og potentielle defekter, før de skærer en enkelt matrice. Dette har dramatisk reduceret antallet af prøveudtagnings-gentagelser, der kræves til komplekse nye dele, hvilket reducerer udviklingstiden og omkostningerne til matrice med 30-50 % i mange tilfælde.

Servostyrede hydrauliske og servo-mekaniske presser tillade programmerbare ramhastighedsprofiler, hvilket muliggør varm og isotermisk smedning af materialer, der tidligere krævede dedikeret udstyr eller slet ikke var mulige i formsmedning. Stemplet kan bremses på kritiske stadier for at kontrollere varmeudvikling og metalflow, eller accelereres for at optimere cyklustiden ved mindre følsomme operationer.

Automatiserede smedeceller Kombinationen af induktionsvarmere, håndtering af robotter, multi-akse presseoverførselssystemer og in-line synsinspektion har gjort det muligt at køre store lukkede smedningslinjer med minimalt direkte arbejde. En moderne bilsmedningslinje kan have en operatør, der overvåger fire til seks tryk , med kvalitetsinspektion håndteret af laserscanning og maskinsynssystemer for enden af linjen.

Præcis smedning i næsten netform — at producere dele så tæt på den endelige geometri, at bearbejdning reduceres til en let efterbehandling kun på funktionelle overflader — er mere og mere almindeligt for automotive gear og lejekomponenter. Denne tilgang reducerer bearbejdningstiden, forbedrer materialeudnyttelsen og bevarer den gavnlige kornstrøm, som bearbejdning ellers ville ødelægge på delens overflade.
